La reutilizable y encendedor inalámbrico (4 / 7 paso)

Paso 4: esquemas

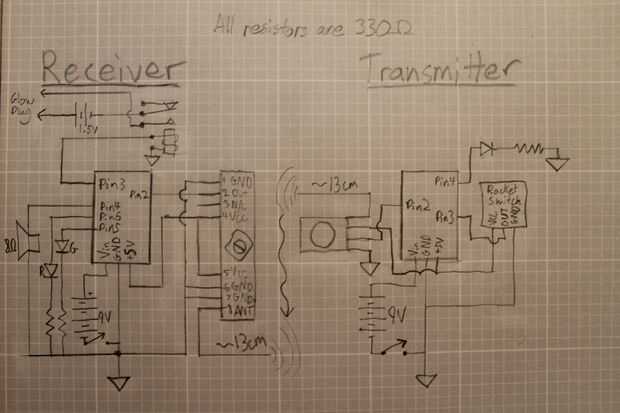

Seguir los esquemas se muestra en las imágenes y construir su circuito. Me doy cuenta que me olvidé de sacar las flechas en los LEDs, por eso está marcados.

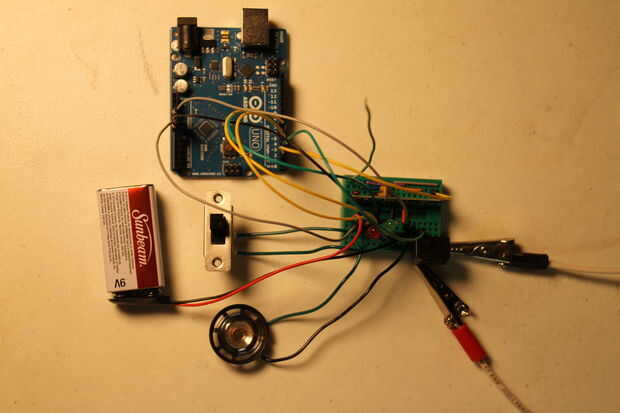

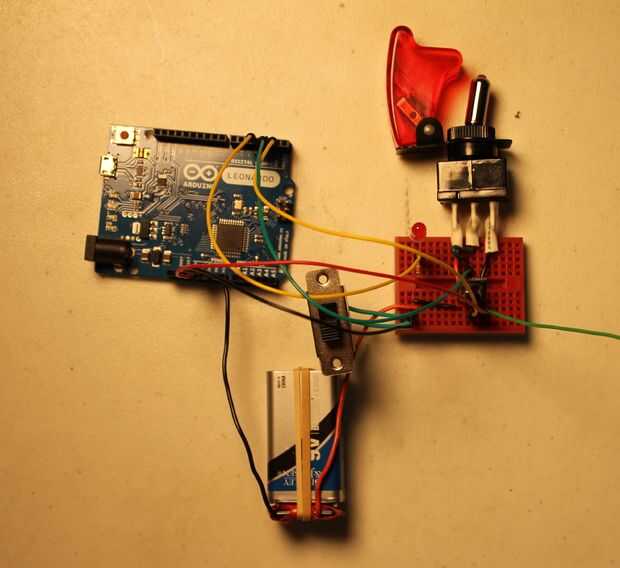

Este circuito está diseñado para que cuando se encendió el interruptor del transmisor, la señal es recibida y activa una cuenta atrás de 5 segundos antes de que enciende el fusible.

Nota: He encontrado que el tamaño del cable para el enchufe de resplandor para que funcione correctamente es más grueso que un cable puente normal, o incluso las pistas de la placa.  Por lo tanto, podría ser necesario conectar los cables de bujías directamente con unas pinzas de cocodrilo.
