Paso 3: Recoger los materiales
Tengo un BOM de los principales componentes utilizados en esta guía, pero podría tener las probabilidades y termina (puesta alrededor de la mesa de trabajo ya) que se han incorporado también mencionado en la guía. Se trató de recopilar en una lista más diverso a continuación la lista de materiales.

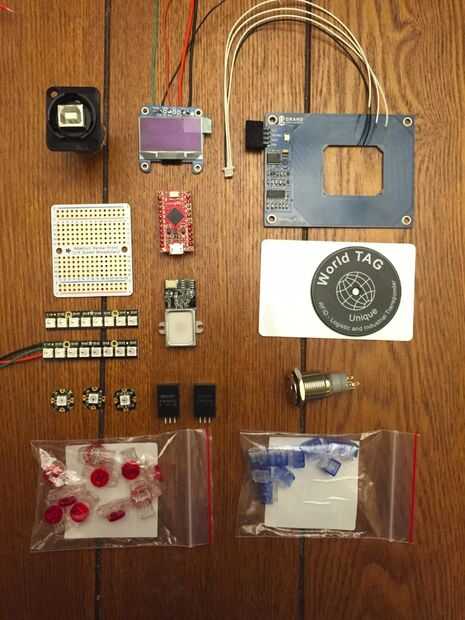

Lista de materiales
- Airwheel Q3 - Distribuidor de América del norte - (siendo realistas, este dispositivo de autenticación terminamos haciendo podría usarse para controlar el acceso a cualquier dispositivo, como el método de activación/desactivación [relé/transistor/TTL] se adaptó correctamente)
- Arduino Pro Micro 5v - Sparkfun - este código es independiente de la placa de Arduino, como-es, es realmente importante que sea un Arduino con el Atmega32U4. También debería funcionar Arduino «Leonardo». Su iteración actual empuja a 97% de utilización de recursos (SRAM y ROM) y todo pero ocupaban de 5 pernos.
- Escáner de huellas digitales - Sparkfun - opté por la ~ modelo $31 en vez de los ~ $50 la diferencia es 20 o 200 huellas, y mi caso no es necesario más de un par del modelo. Sin embargo su kilometraje y aplicación pueden variar.
- Cable de 4 pines JST - Sparkfun - para establecer interfaz con el escáner de huellas dactilares arriba!
- Impermeable Metal LED interruptor - Sparkfun - estos vienen en muchos colores del anillo de LED y en variedades de enganche y momentáneas. En realidad usé 1 enganche (LED anillo blanco) en este proyecto.
- 128 x 64 I2C Gráfico OLED - Adafruit – utiliza la versión de 1,3", Adafruit también tiene una versión de 0,96" con la misma resolución y capacidad si es necesario.
- Tamaño medio Perma Proto-board - Adafruit
- 3x 8-Neopixel tiras - Adafruit - dos para las linternas, 1 tira para las luces de freno.
- 2 x 72v -> convertidor de conmutación DC/DC de 5v 500mA - Mouser - este fue uno de los más difíciles de encontrar piezas de este proyecto!
- Activación de relé de 5V aislado - Radio Shack - 5V 20mA con 1amp 250V capacidad de conmutación.
Probabilidades y extremos
- Diodo Flyback - Radio Shack - como medida preventiva en la bobina del relé por encima.
- Condensadores-
- 2 x 4.7uF 100V para los convertidores de energía recomendado
- 2 x 100uF 35V para las líneas de salida de 5V y neopixels.
- Sugru - utilizado para montaje PCB y rutas de cable de sellado de tiempo.
- JST conectores de SM - utilizado cerca de 8 conectores de 2 pines para configuraciones de 5 pines para que todos los dispositivos en la rueda pueden ser separados de la energía/placa Arduino si es necesario.
