Paso 7: Conseguir/control de energía
Uno de los mayores obstáculos para el proyecto a una solución verdaderamente "integrada", es conseguir la nueva electrónica para ser alimentado de la alta tensión de batería CC tenemos fácilmente disponibles. Nosotros podríamos fácilmente tener todo alimentado por sus baterías de iones de litio, pero pues es una autenticación y mecanismo de control de la rueda, su funcionalidad es bien junto con el sistema de alimentación de la rueda. Esto significa que siempre las necesidades de energía con la rueda y le resultar superfluo si tenía poder cuando la rueda no.
¿Divisor de voltaje regulador linear conmutación Buck Converter?
En el mundo de la energía hay muchas maneras de llegar de tensión A tensión B, dependiendo de su corriente y eficiencia las necesidades. Estamos buscando la manera más eficiente reducir ~ 65V hasta 5V.
- Regulador de voltaje - sería muy ineficiente quemar la caída de tensión masiva como calor.
- Divisor de tensión - no debe ser usado para corrientes significativas
- Buck CC - alta eficiencia, pero más caro y más difícil de encontrar 5Vout de > 40Vin.
Entrar recomendado

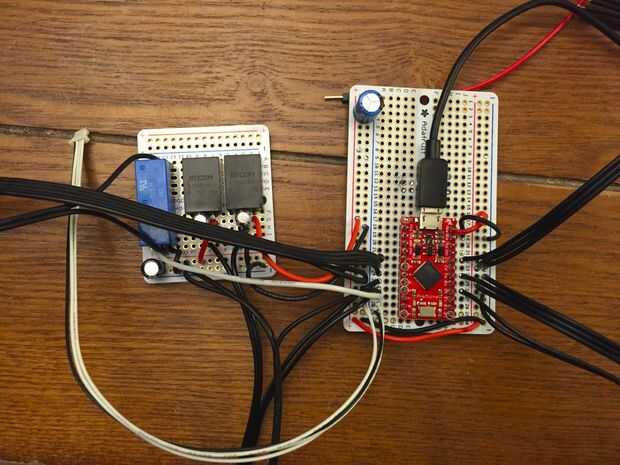

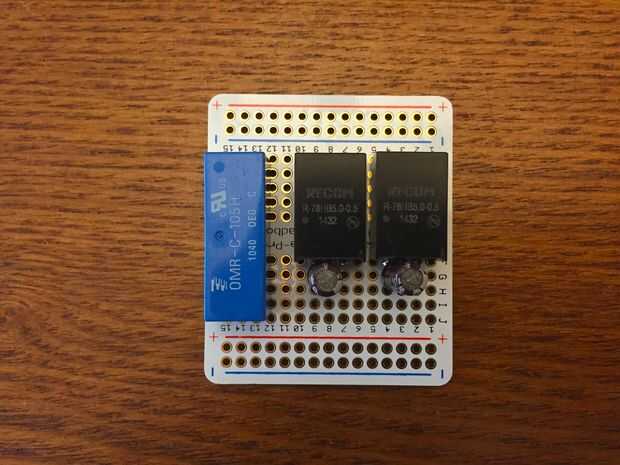

Buscar catálogo de componente expansivo de Mouser con mis criterios de búsqueda DC buck, encontré la R Recom-78HB5.0-0, 5. Toma este pequeño paquete de 3 pines hasta DC 72V y gotas para los 5V a 500mA promedio, con una eficiencia del 86%. Perfecto. Recogí dos: uno para la luz de 8 cola LEDs y toda la electrónica y la 16 linterna LEDs (serán blanco y toman más poder).
Nota de aplicación de hoja de datos: para Vin > 50V, recomendado recomienda un 3.3uF 100V capacitor en las líneas de Vin, para disminuir la tensión aumenta y evitar daños a la función de arranque suave incorporado del convertidor.
Relé de
El uso del relé mecánico aislado era algo perezoso. Buscaba la forma más sencilla de conectar los dos cables de alimentación OEM, sin pasar ningún tiempo averiguar la tensión, dirección de la corriente o saturación de puerta necesaria para utilizar un FET. Me encontré con un relé de 5v en un RadioShack local (pronto a ser extintos) que encajan muy bien esta necesidad. Tiene 5v 20mA activación actual y puede cambiar hasta 1A 250V. A pesar de que este es un pequeño relé y bobina, yo preventivamente también dispone de un diodo flyback a través de los cables de la bobina para disipar exceso EMF.
