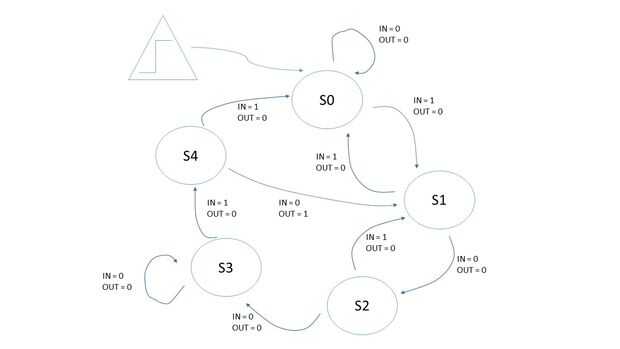

Paso 1: Dibujar el diagrama de estado finito
Hay 5 Estados – S0, S1, S2, S3 y S4 (desde inicial a final). EN medio a cada Estado y hacia fuera significa salida de cada Estado. Mantenga todas las salidas para ser 0 hasta alcanzar el estado final, S4. El estado inicial, S0, recibe la entrada de la prbs y estado final, S4 decidir si LED0 está activado o desactivado. Queremos mantener el buffer en S3. Si el es 0, nos hospedaremos en S3 (no va a S2). Una vez que encendemos LED0, el estado inicial será volver a S1 pero no S0. En este caso, contamos IN = 1 para el siguiente ciclo (es decir, comenzar IN = 1 a S0)
Flujo
EN--> S0
S0 S1:-->--(si en = 1) de lo contrario, alojarte S0
S1 -> S2 (si en = 0) si no, à S1 S0
S2--> S3 (si en = 0) por otra parte, à S2 S1
S3--> S4 (si en = 1) de lo contrario, alojarte S3
S4--> Activar LED0 (si en = 0) y a S1, de lo contrario S4--> S0
Consulte el estado Digram
