Paso 3: La electrónica
Queríamos que el circuito más simple posible para mantener los costos tan bajos como sea posible: la mejor opción es utilizar un multivibrador astable. Utiliza dos transistores, dos diodos y dos condensadores para crear una onda cuadrada de salida forma de onda: para nosotros esto significa cambiar automáticamente los LEDS en/de/en/de /... periódicamente, lo que necesitamos!
Esta configuración se explica muy bien en muchos sitios web y libros, para más información podéis consultar aquí por ejemplo. Los transistores actúan como interruptores, permitiendo el flujo de corriente a través de ellos dependiendo de la corriente en su base. Los condensadores son los tiempos en el circuito, alternan entre Estados cargados y descargados, activando los transistores de forma intermitente, que hace que el LED parpadee.
Los valores de las resistencias y los condensadores va a determinar qué tan rápido el LED parpadea, aunque la combinación de 470Kohm resistencias y condensadores de 10uF producen un bonito patrón intermitente de señales de giro, no dude en experimentar con diferentes componentes! Se obtuvieron estos valores para los componentes de aquí.

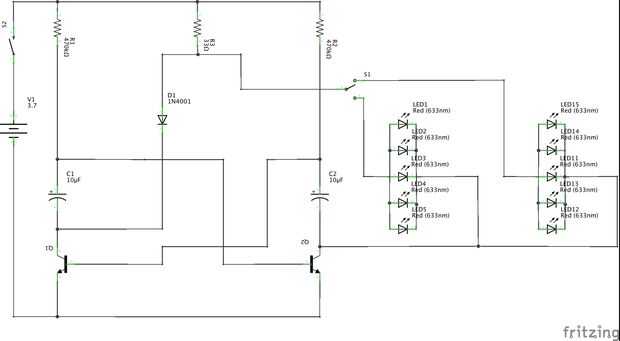

Echa un vistazo al circuito y se familiarice con él, es una gran idea al prototipo en un protoboard para asegurarse de que todo funciona y para ayudar a entenderlo.

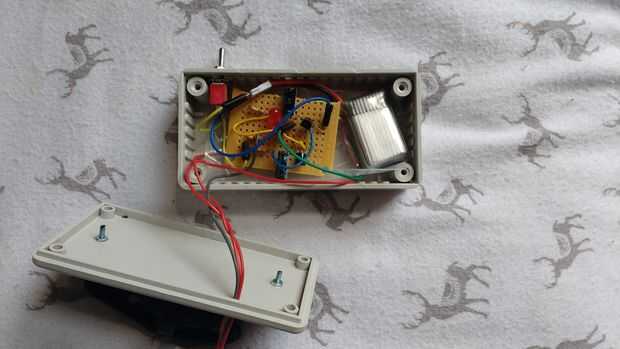

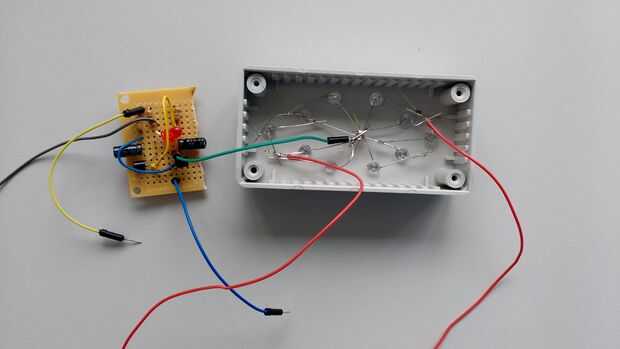

Una vez que todo está funcionando, la mejor manera de armar la electrónica es usar un tablero perforado, que tiene un lado de cobre y plástico. Puede introducir los componentes del lado de plástico y soldarlos juntos en el lado del cobre. Hay un montón de recursos que se ocupan de soldar este tipo de tableros, ver aquí y aquí!

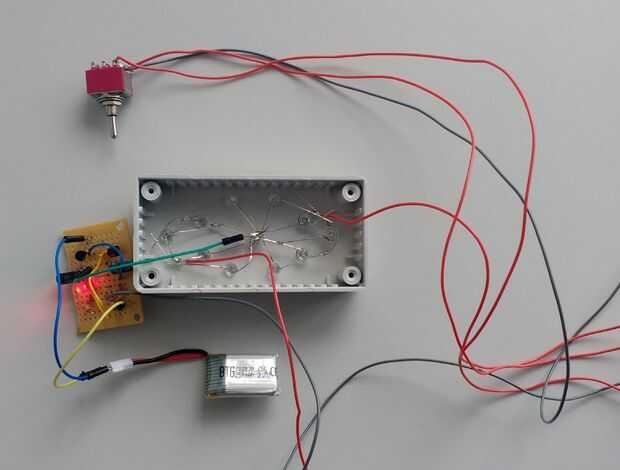

Se necesita medir su bicicleta y cortar algunos cables largos que correr forma del sillín al manillar, en la parte superior del marco, comprueban los cuadros para más detalles. Una buena idea es usar un interruptor de tres posiciones, donde la posición predeterminada para el botón es centro, muévalo hacia el comienzo de derecha dos parpadeando al lado de mano derecha flecha y viceversa.
