Paso 10: La estructura

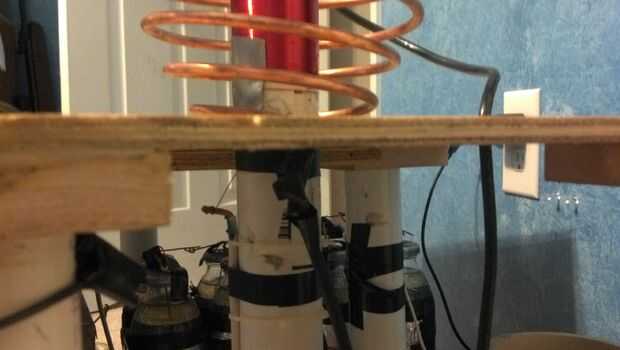

Listo! ¿Verdad? ¿Lo que llevará a cabo todas estas partes juntas? La estructura de soporte, aunque no en su mente, es probablemente la parte más importante. Tiene que mantener todas las partes de la bobina (mina pesa una buena 75-100 libras) y ser no conductores. Había utilizado madera contrachapada para la mina y utiliza PVC de 1.5" de las piernas que sostienen el"escudo"que impide que la marca llama la atención las cosas importantes. También usé clavo líquido en casi cada empalme, porque uñas reales son de metal y por lo tanto, conducir la electricidad. He encontrado algunas ruedas de carro de compras en mi garaje (no idea lo que venían) y ésos en la parte inferior para poder transportarlo, como sabía que yo le se mover mucho.
Se necesita:
-Un montón de madera contrachapada
-1.5" de diámetro de PVC
-A 1,875" diámetro broca (para perforar los agujeros para el PVC en)
-Taladro
-Sierra
-Circular o sierra de mesa
-Clavo líquido o un adhesivo similar
-Calafatear pistola para clavo líquido
-. 25" diámetro broca
-Abrazaderas
-Piso brida y tornillo de PVC (si decides hacerlo así)
Cartilla -PVC y el pegamento (si eliges la brida del piso)
-Algunos tornillos de la brida del piso
1. corte un pedazo de madera contrachapada de 2'x 3' como base.
2. corte un 2 'x 3' pedazo de madera contrachapada como un escudo de top (olvidó esto y juntar dos piezas de madera contrachapada en la mía).
3. Corte el PVC en 5 secciones 1 pie de largo cada una.
4. corte 10 pedazos pequeños de madera contrachapada de 3 "x 3". Luego perforar PVC tamaño cada uno.

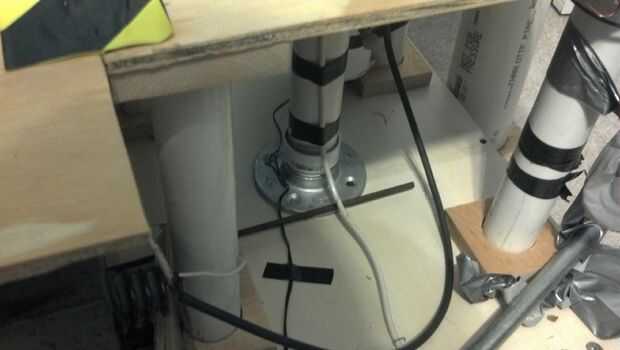

5. Atornille la brida del piso 1ft de cada borde de la base de madera contraplacada.

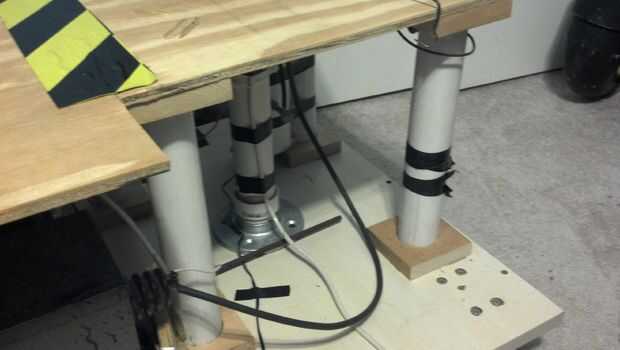

6. usando el clavo líquido, pegar cada pieza de madera de PVC tamaño agujero en una esquina de la base y en el medio.
7. Repita el paso 6 pero hacerlo en la parte inferior de la pieza superior/escudo.
8. poner PVC en cada hoyo antes el pegamento se seca. Poner la parte superior de la base, y todo debe encajar.
9. apretar todo lo que hacia abajo y deje que se seque durante la noche.
10. Perfore un orificio de diámetro de 1,875" en el tablero protector directamente sobre la brida del piso.
11. Inserte la sección no-en espiral de la bobina secundaria en el agujero, de manera que descanse sobre la brida del piso.
12. usando el pegamento del PVC y la cartilla, el racor en la parte inferior de la bobina secundaria del pegamento y tornillos en la brida del piso.
13. Si no desea una brida de piso (son como $10!) sólo podría hacer otro 3 "x 3" pieza de madera con PVC tamaño del agujero y pegar la parte inferior de la secundaria en que.

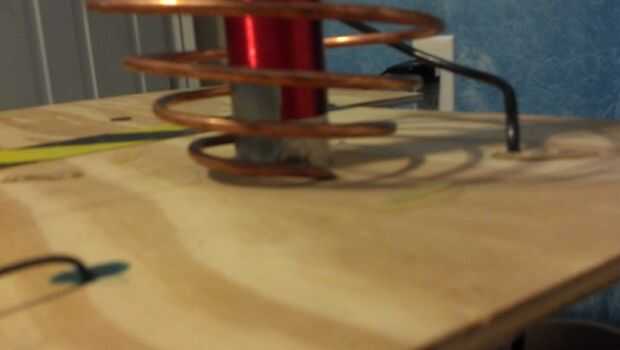

14. Haga dos orificios en el escudo, uno al principio de la bobina primaria, uno en el punto de conexión (5,5 vueltas). Asegúrese de que el primario se centra en la secundaria antes de hacer esto.
15. Si tus condensadores es en un pedazo separado de madera contrachapada, como el mío, usted debe atorníllelos hasta la base en algún lugar a lo largo del borde, así son accesibles. Utilicé tornillos en lugar de clavo líquido porque pueden eliminarse en caso de necesite reparar o reemplazar los condensadores.
16. Conecte vía cinta o pegamento o ambos, el boquete de chispa a una de las patas exteriores. Facilitan acceso, puede que necesite ajustar a menudo.
Notar que no siga estos pasos cuando construí mi, acabo de hacer lo que sea. Estos pasos probablemente sería mejor, pero no dudes en copiar lo que hice si quieres.
