La Simple bobina de Tesla (11 / 12 paso)

Paso 11: El cableado

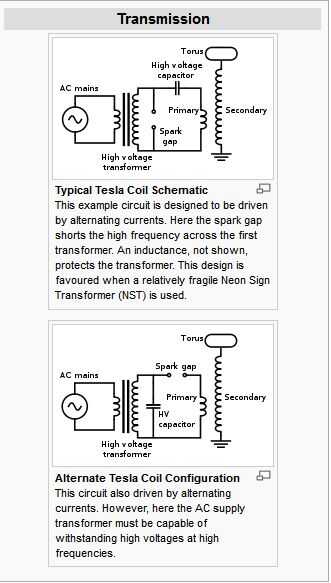

Si algo sale mal y no funciona la bobina de Tesla, casi siempre es algo mal con el cableado. Hay dos formas de conectar una bobina de Tesla, pero encontré la segunda para ser más eficaz. La imagen es de la página de Wikipedia sobre bobinas de Tesla. Alambre de alta tensión es el mejor para esto, pero si no se tiene alguno, simplemente hacer lo que hice y haz un alambre resistente y deja mucho espacio entre ellos para utilizar aire como aislante.

Buena regla general- uso 1 pulgada de aire por 10000 voltios como aislante. Porque mi transformador es 15kV, utilicé 1.5 pulgadas entre los alambres, generalmente de más para estar en el lado seguro.

Se necesita:
-Algún tipo de trabajo pesado o alambre de alto voltaje
-Cinta de aislar
-Líquido de la cinta eléctrico si quieres
-Alicate adecuado para el cable (arruiné un par de cortadores de alambre normal del alambre 8 calibre)
-Extensión

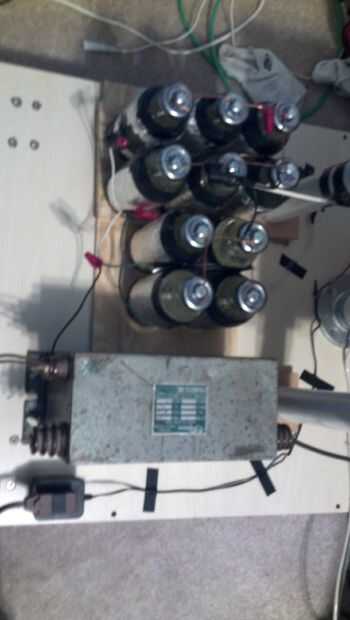

1. poner los condensadores, boquete de chispa y transformador como muy separados entre sí y del secundario como sea posible (en la base).

2. pase un cable desde la parte inferior de la bobina secundaria (Conecte el cable de servicio pesado para el extremo suelto del cable imán) a la varilla de tierra. NO se conectan a una tierra de tu casa! Cualquier otra cosa relacionada a esta barra de tierra se va a freír!

3. la barra de tierra será óptimo 5 pies en el suelo, pero menos funciona también y no es casi tan difícil de salir cuando haya terminado.

4. Conecte el transformador a un cable de extensión, por lo que puede volver a activar o desactivar simplemente tapando.

5. Conecte una salida del transformador a las tapas de sus condensadores. Conecte la salida de otros a los lados de los condensadores.

6. Conecte la parte superior de los condensadores a un lado de la brecha de la chispa.

7. Conecte el otro extremo de la brecha de chispa a la tapa de la bobina primaria, poniendo el cable a través del orificio perforado en el escudo para este propósito.

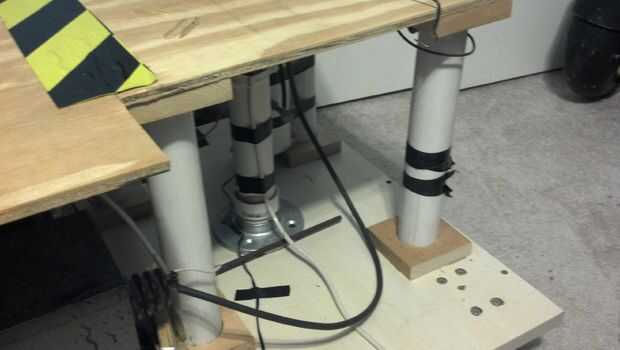

8. Conecte los lados de los condensadores a la parte inferior de la bobina primaria, a través del agujero en el escudo para este propósito. Tenga cuidado alrededor del lugar donde el secundario se conecta al cable de tierra. Es mejor envolver este y esa conexión en como cinta eléctrica tanto como sea posible. Se puede arco 3 o más pulgadas si no correctamente aislado.

9. Conecte el toroide al extremo suelto del cable de imán en la bobina secundaria.

10. Verifique todas las conexiones y aplique cinta de donde se hacen las conexiones sueltas.

Una buena idea es incluir una brecha de seguridad. Sólo hacer otro boquete de chispa que es sólo un pelo demasiado ancho para el transformador saltar y conectar a través de los terminales de dos salida del transformador. Así, si el magnetismo residual de la bobina secundaria causa una regeneración en el transformador, una retroalimentación que es más que el voltaje del transformador, se chispa y disipar la carga.
