Paso 1: Mi comprensión del funcionamiento interno de una bobina de Tesla del boquete de chispa
![]()

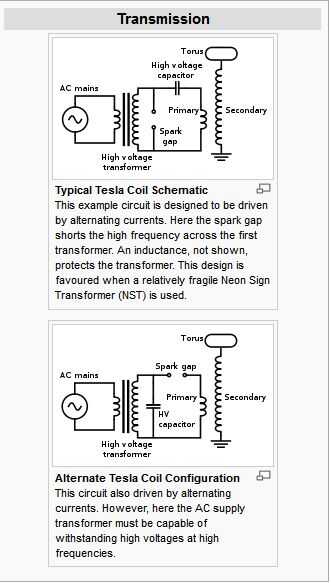

De lo que tiene sentido para mi, la bobina de Tesla es un resonador magnético, de lo contrario solo un transformador muy potente. Toma de corriente es convertida a 15000 V por NST, que entonces condensadores de cargos, que (una vez cargada) permiten electricidad temporalmente "saltar" el boquete de chispa, que permite actual temporalmente fluya a través de la bobina primaria, generando un campo magnético, que recoge el secundario, y convierte de nuevo a una corriente (alto voltaje), que entonces fluye en la tierra y en el aire (¡ Qué pena!). Este proceso ocurre 120 veces por segundo o algo así. La bobina de Tesla no sólo intensifica voltaje sino también de frecuencia, que hace la bonita marca de la muerte que fascinará obviamente (por eso Estás aquí). Debido a esta alta frecuencia, los nervios no sentiría el dolor de las serpentinas a su cuerpo, pero todavía causan daño! Básicamente, los órganos internos se cocinan y no sentir nada, pero eso no va a suceder porque eres no para tocar la marca! No lo hacen! Oh sí, el diagrama es de Wikipedia, gracias a otro instructable señalando a mí cual utilizar. Utilice el diagrama de abajo. La parte superior uno incluso no funcionó cuando lo probé, y el inferior tiene más sentido.
Para el transformador de alto voltaje, usé un NST de 15kV.
Para el boquete de chispa, usé dos pernos en lados opuestos del tubo de PVC a una distancia fija.
Para el condensador de alto voltaje, utilicé condensadores "Tarro de Leiden" de agua salada hechos de botellas de Snapple.
Para la primaria, usé. 25" tubo de cobre de diámetro.
Para el secundario, usé hilo 24AWG envuelto alrededor de 1.5" de PVC.
Para el toro, usé conducto secador de aluminio que corte y envuelto alrededor de dos bandejas de pie de aluminio.
