La soldadura de la propia placa ChipKit HelvePic32 (3 / 9 paso)

Paso 3: Montar el kit: tablero, resistores y diodos

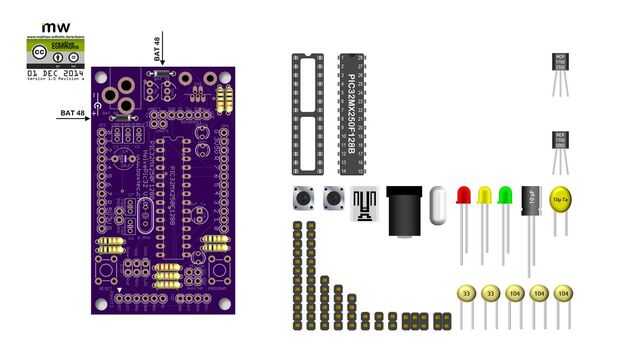

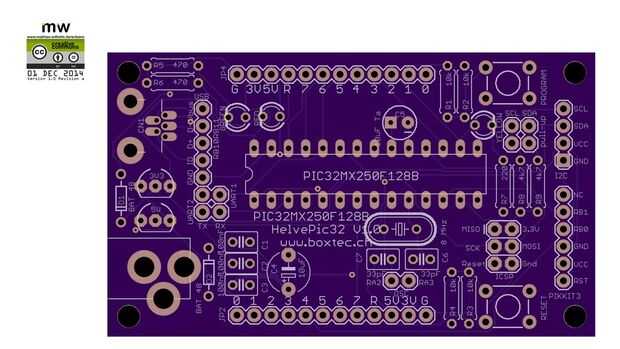

Empezar por familiarizarse con el tablero del PWB.

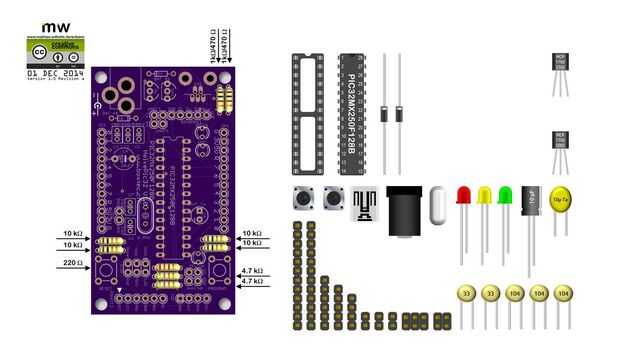

Luego soldar las resistencias en su lugar como se muestra en la fotografía. Resistencias no son polarizadas y pueden ir en cualquier dirección.

Siguiente allí son dos diodos. Ellos son polarizados por lo que la marca blanca va en el PCB en el pin marcado. Estos diodos son para proteger las fuentes de energía diferentes para que la Junta más tarde selecciona la potencia automáticamente.
