Paso 5: Montaje del Kit: zócalo del IC, condensadores, cristal y LEDs
Soldar el zócalo del IC y preservar la marca en el zócalo para la posterior inserción de la viruta.

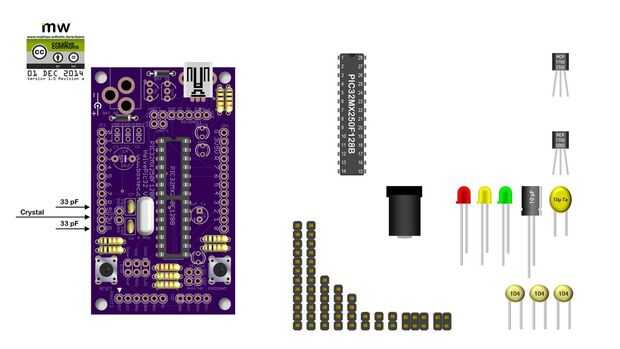

Hay dos condensadores de 33pF que van en la placa junto con el cristal de 8 MHz. El chip esta escala internamente hasta 40 MHz y el cristal está ahí para dar una referencia de tiempo precisa.

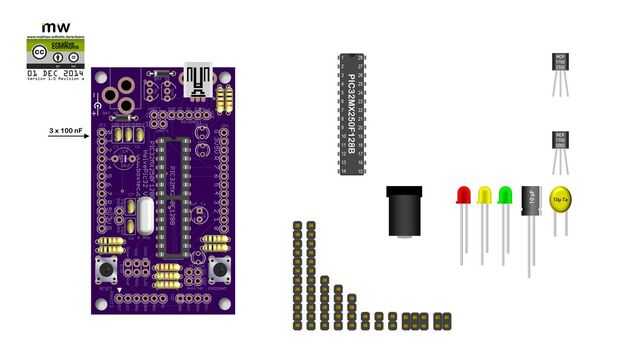

Los 3 100 capacitores de nF son para filtrar cualquier ondulación de la tensión de suministro. Estos condensadores, así como los condensadores de 33 pF no son polarizadas.

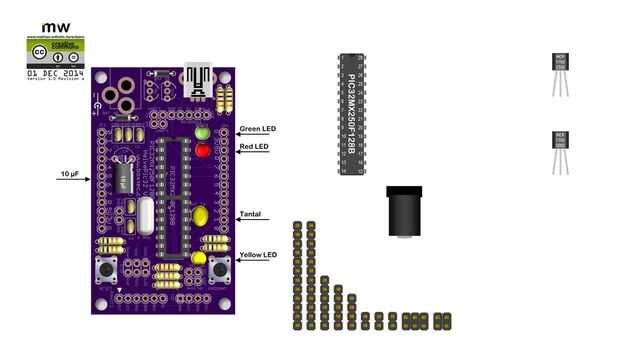

Finalmente nos suelde en la elco grande de 10 uF y la elco de tantal. La elco 10 uF es negro y tiene un blanco marcado el pin negativo (-). El tantal-elco es una gota de amarillo y una leve marca en un lado. Si puede ver la marca, el pin positivo es a la derecha. Coche para insertar el elcos según su polaridad o se destruirán cuando alimentar la placa.
El LED ir en la posición marcada con la polaridad en el PCB.
Si tienes una fuente de alimentación de laboratorio, puede conectar la tierra a los pines marcados GND y 3.3V en el pin marcado 3V3. El LED verde debe encenderse para arriba. Si pones 5Voot al pin de 5V de marcado, deberá encenderse el LED rojo. Si conectas 3, 3V al pin 2 del lado de la irght de la Junta, deberá encenderse el LED amarillo.
