Paso 6: Montaje del Kit: los reguladores y el Chip de potencia

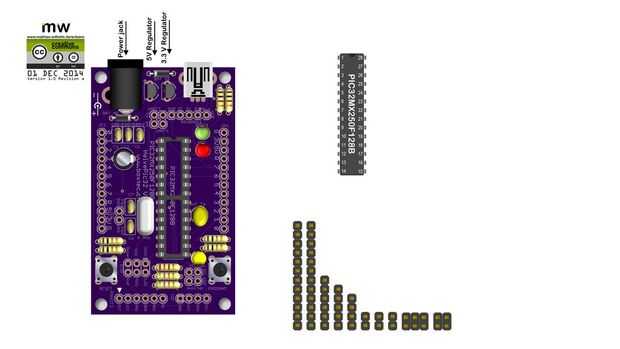

Inserte el enchufe y los reguladores de energía.
El regulador de 5V tiene el CCP de marca 1702 5002 y el regulador de 3.3 voltios marca CCP 1702 3302. Tenga cuidado al insertarlos correctamente como se indica en la placa.
Ahora puede conectar hasta 12 voltios a la toma de corriente y ambos energía LED deberá encenderse y los pines marcados 3V3 deberían mostrar 3.3 voltios (generalmente muestran 3,29) y el pin de 5V debería mostrar 5 voltios.

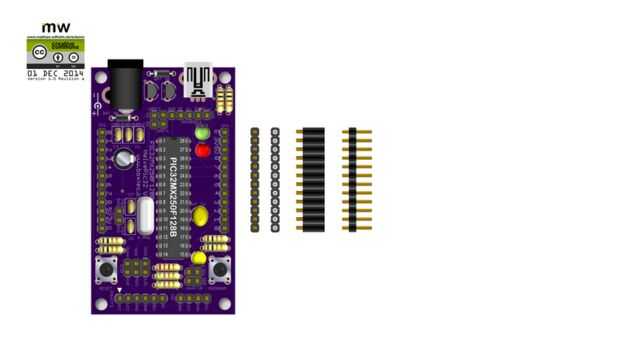

Ahora puede insertar el chip en el zócalo. Por favor, compruebe que la orientación coincide con las marcas en el PCB. Un chip de flase insertado es probablemente dañado al momento de encender.
Usted es hecho!
Si usted piensa que esto es simple - es la intención. El kit está diseñado para darle la sensación agradable construir un microcontrolador Junta todo por ti mismo con conocimiento de principiantes.
Ahora permite empezar a conseguir un LED parpadeando...
