La suciedad barato Arduino luz LED bar! (4 / 6 paso)

Paso 4: Coloque los LEDs en los pines correspondientes.

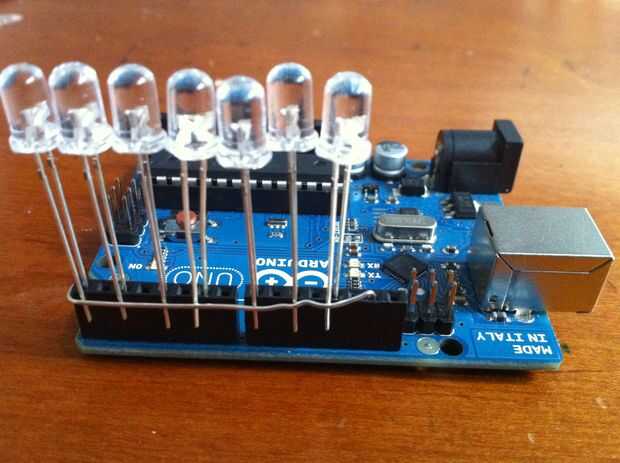

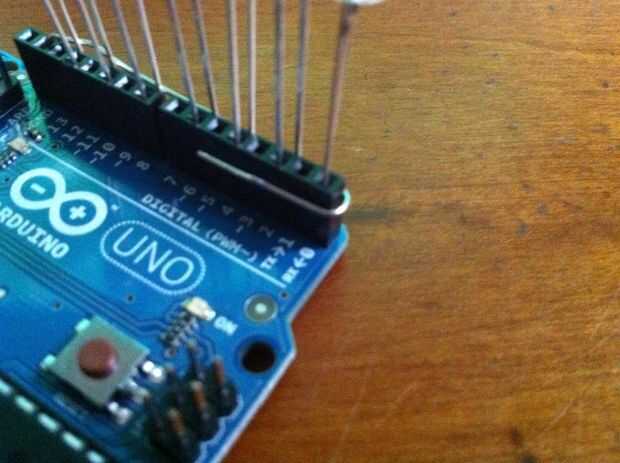

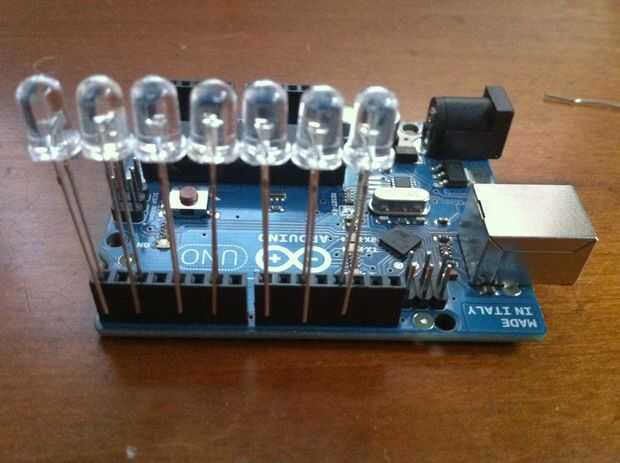

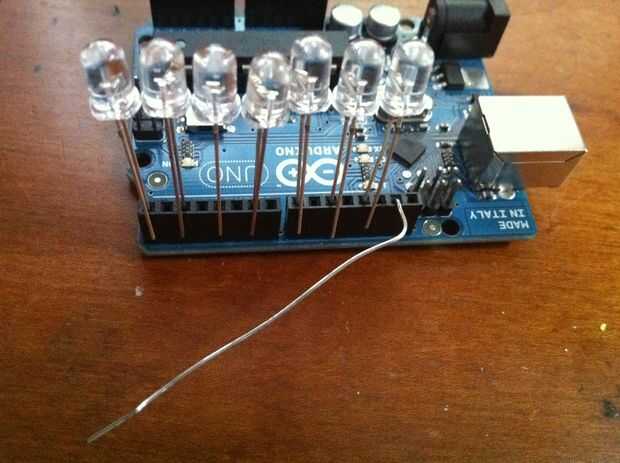

Si usted decide utilizar sólo 7 LEDs, insertarlos en cada pin I/O pares. Esto significa que debe colocar un LED en 0, 2, 4, 6, 8, 10 y 12 los pernos. Recuerde, el ánodo (positivo) es el más largo y es el que debe entrar el pin! Deje el cátodo (negativo de plomo) colgando fuera de la espiga.

Si va a usar un protoboard, puede quiere puente solo los pines directamente a la placa e inserte los LEDs hay. Sin embargo, si usted está planeando hacer así para que tú mismo ves fresco, no es vale la pena! Lleva siempre Inserte cada cable de cada pin de la Arduino y protoboard. Hacerlo sólo si tienes que! (Esto significa que si va a utilizar entradas afectan los LEDs, lo de breadboard. Si usted está contento con una simple barra de luz, dejarlo como es.)

Si usted está haciendo este proyecto por primera vez o piensa utilizar entradas, utilizar 7 LEDs. Esto (1) dejar espacio para las patillas imput que va a utilizar y (2) permitir el espacio para los LEDs y no manojo convertirse en un gran lío.

También, si usted planea usar 14 LEDs, aprovechando todos los pins de I/O en el Arduino, recomiendo breadboarding así. Heck, regla de oro: en caso de duda, de breadboard!
