Paso 3: paso 3. Importación en Artcam para crear trayectorias de herramienta de máquina.

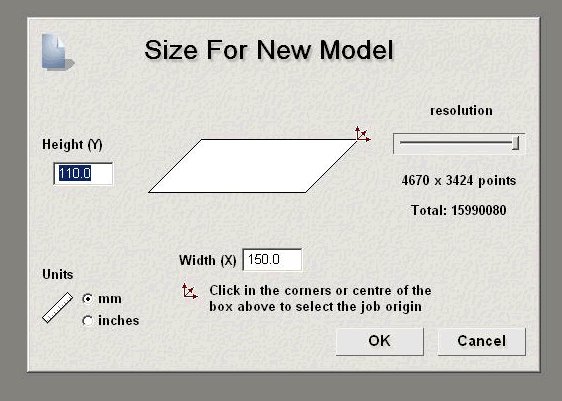

Un nuevo modelo se abre en Artcam con dimensiones lo suficientemente grandes como para tener el diseño encaja con aproximadamente 1cm de espacio libre a cada lado para evitar que las máquinas de herramientas que chocan con las pinzas que se utilizan en la máquina para asegurar la pieza de acrílico.

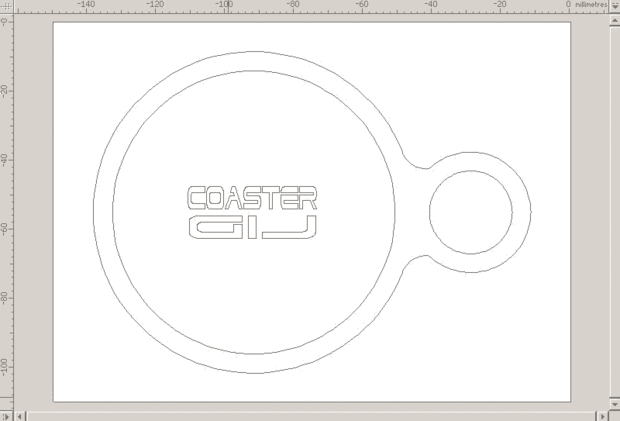

El archivo .dwg del modelo entonces es importado y colocado en el centro del modelo.
Hay tres tipos de trayectoria de herramienta que se utilizaban con este proyecto.
-Grabado en 2D.
-Máquina a lo largo del Vector.
-Perfiles 2D.
Las trayectorias de herramienta creadas son luego exportadas y abrió con Mach2 molino, el programa que controla la máquina CNC de fresado.

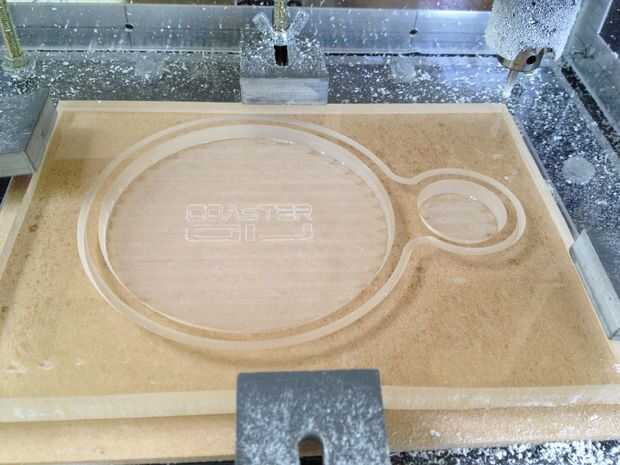

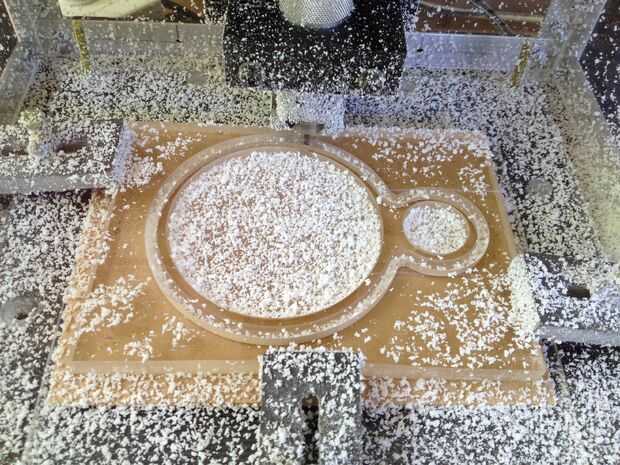

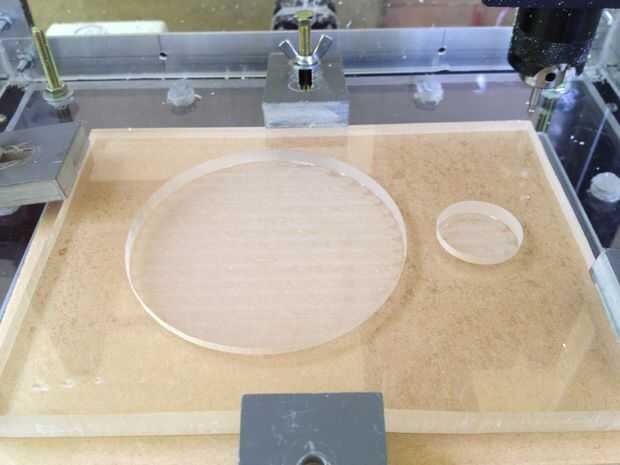

Una pieza de acrílico, las mismas dimensiones del modelo de Artcam es asegurado en su lugar en la máquina.

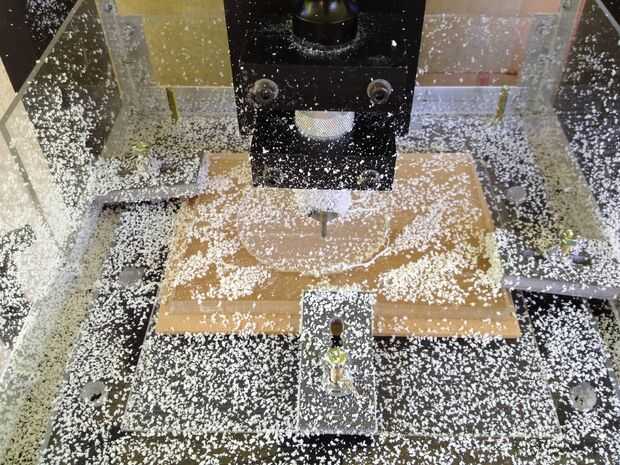

Las herramientas utilizadas en el molino.
-Molino de extremo de 3mm
-V-Bit
