La tapa de la Pi: Cómo construir (4 / 7 paso)

Paso 4: Instalación de los cables

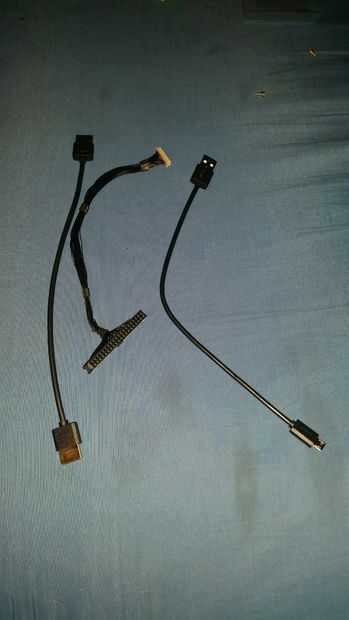

Localizar el cable GPIO, USB-MICRO USB y HDMI.

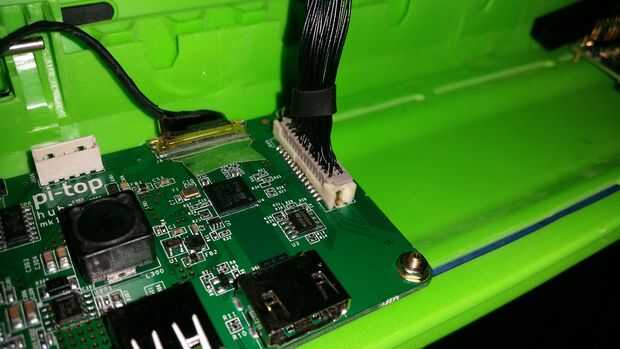

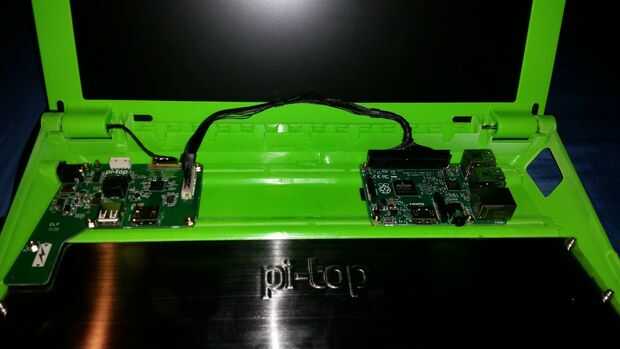

Instale el extremo pequeño del cable GPIO en el módulo del centro. Luego instale el extremo del estándar en los pines GPIO. Asegúrese de que estén instalados correctamente. Luego meta el cable bien en la ranura detrás del cable.

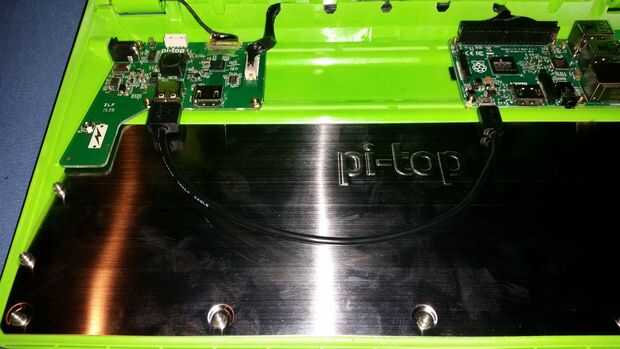

A continuación, tomar el cable USB-MICRO USB y enchufe en sus respectivas salidas.

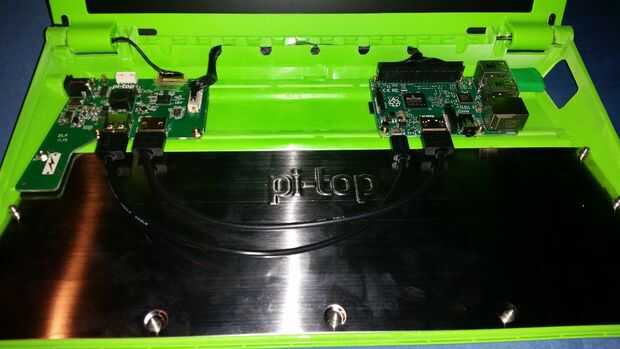

Después de instalar el cable USB-MICRO USB, instale el cable de HDMI en sus respectivas salidas.

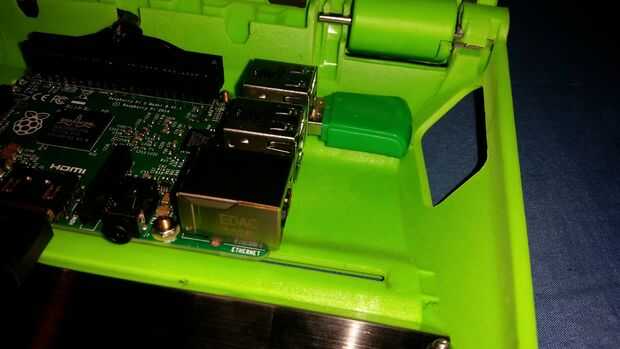

Finalmente tome el USB Wireless Internet Dingle y conectarlo a la ranura USB trasera inferior.
