Paso 2: Preparar el circuito

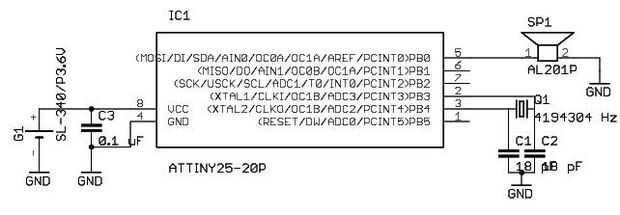

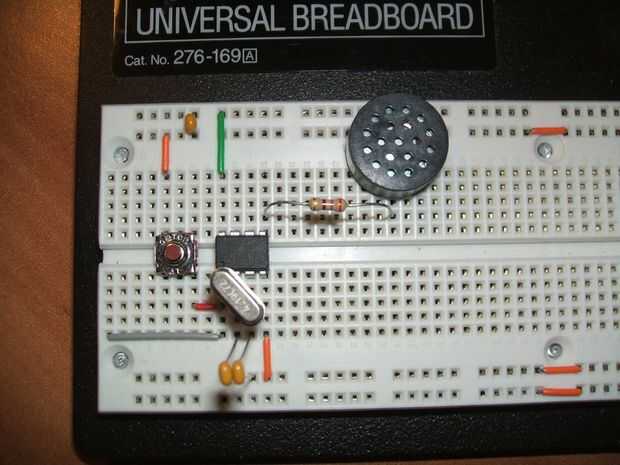

Las piezas deben colocarse según el esquema adjunto, es un diseño bastante simple. El bloque grande en el centro es el AVR, y el número al lado de todos los cables que salen de él corresponde a un pin. Para saber cual pin es cual, mire el microcontrolador. Usted notara un pequeño guión circular al lado de uno de los pines de la esquina, este pin de marcas uno. Usted contar los pines va alrededor de la viruta en sentido antihorario a partir de aquí. En el cuadro la parte marcada G1 es la batería, C3 es el condensador de 0.1 uF, C1 y C2 son los capacitores de pF 18, Q1 es el cristal y SP1 es el altavoz. Todos los GND conectan juntos (el terminal negativo de la batería).
