LA trampa de SHOP VAC (3 / 4 paso)

Paso 3: El circuito

PRECAUCIÓN: Sólo construir esto si tienes una sólida comprensión de la electricidad.

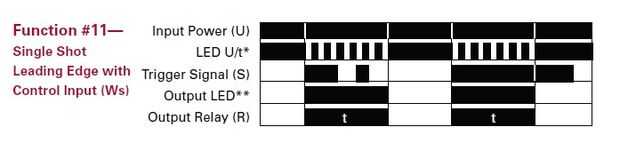

Para el circuito, tendrá un relé de temporización. Me ha pasado a tener uno ya cuando construí mina. Hay algunas cosas a tener en cuenta al seleccionar un relé de temporización. En primer lugar, los contactos del relé deben ser capaces de manejar la carga que está suministrando. Por ejemplo, mi relé fue calificado de 16 amps mi vacío utilizado 11 amperios. Por lo tanto, mi relé era adecuado para la carga. A continuación, el relé debe tener la función de temporización adecuado. He visto estos llamado "single-shot" o "intervalo". Como se aprecia en el gráfico de tiempo, cuando se enciende la señal de disparo, la salida está activada sólo por la cantidad de tiempo deseada. Esto es grande porque si el interruptor de presión se consigue atascado y celebrada el gatillo, el vacío todavía se apagará después del tiempo dado. Lo último para buscar en el relé de sincronización es la configuración de la longitud de tiempo. Yo tenía minas a 30 segundos.

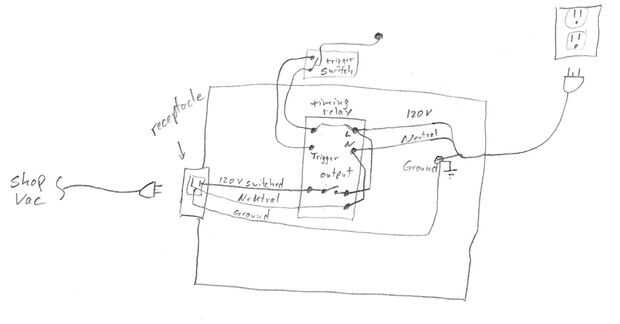

Se ha añadido un receptáculo de al lado de mi recinto y el vacío conectado a esta. Este receptáculo fue conectado a los contactos del relé de temporización. El interruptor fue conectado en el disparo del relé. Y todo fue conectado a un cable enchufado en mi toma de corriente.
