La Tramposa - USB ordenador broma (3 / 6 paso)

Paso 3: Versión de Breadboard: programación

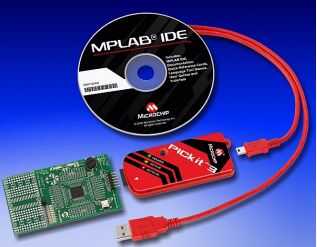

1. Usted necesita un programador PIC.  Nota: La mayoría programadores (como este uno que obtuve de Sparkfun) no funcionarán con el 18F14K50.  Usted necesitará utilizar un PICkit 2 o PICkit 3. Puede haber otros programadores que trabajan con el 18F14K50, sino Asegúrese de verificar que lo harán antes de comprar.
2. Descargar e instalar el MPLAB de Microchip.  El entorno de desarrollo MPLAB solo funciona en windows (el embaucador es compatible con todos los OS'es, aunque).
3. Descargar el archivo Hex del tramposo
4. Conecte el PIC18F14K50 para el PICkit, Microchip ha hecho una útil cartel de conexión (pdf)
5. Abrir MPLAB, en el menú desplegable 'Programador', seleccionar el PICkit 3 (o PICkit 2, si eso es lo que usas) y especificar el dispositivo de destino.  Será dar algunas advertencias acerca de programación la 18F14K50, haga clic en 'ok'.
6. En MPLAB, haga clic en 'archivo -> Importar' y busque en el archivo hexadecimal tramposa.  No utilice "Archivo -> abrir".  Si lo hace, parece que ha abierto el hex, pero no programa el dispositivo.

Programación sólo debe tomar 15-20 segundos.  Una vez que se realiza, a decir 'Programa / verificar completo'.  Ahora, vamos a construir el resto del circuito por lo que podemos probarlo!
