Paso 8: El cerebro: adición de la KK y receptor
Probablemente su placa kk ha sentado en su paquete libre de estática mirando algo muerto. Tiempo para dar rienda suelta a su magia!

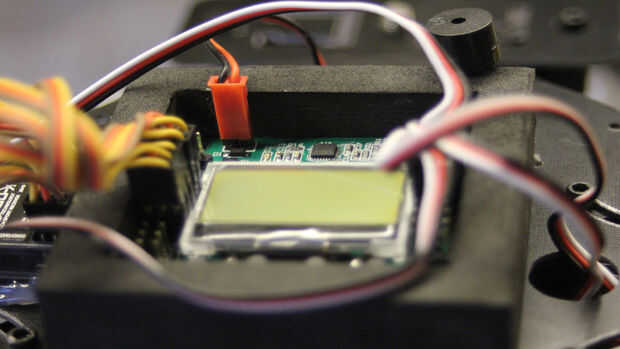

He decidido que para la protección de la Junta KK, debo montar en el quadcopter, en su caja libre estático. ofrecería una protección leve si crash y salvar de estática.
Para asegurarse de que el cuadro de ajuste en el marco, tuve que presentar de las esquinas inferiores, por lo que los brazos podían moverse adentro y hacia fuera. Calienta la pistola de pegamento caliente y añadir pequeños toques de pegamento a cada cuatro esquinas del tablero KK para pegarla a la caja. Esto debería ayudar a estancia en cuando enciendo y mantener estables los giróscopos sensibles en él.

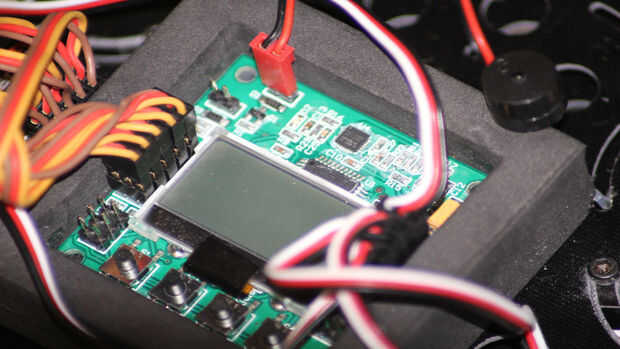

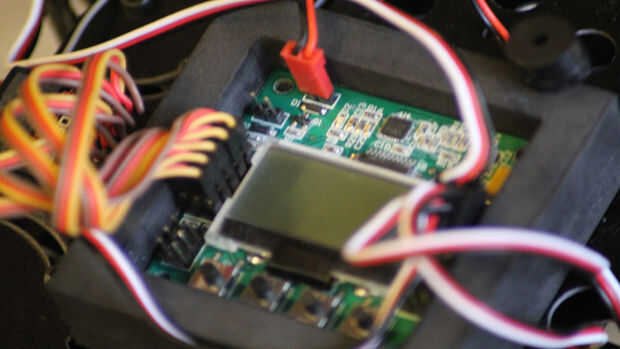

Adhiera la Junta kk, directamente en el centro de lo quadcopter. Asegúrese de que también señala directamente hacia adelante. Adelante en el KK Junta es cuando la pantalla es horizontal, y los cuatro botones en la parte inferior. Esto asegura que cuando usted dirigir va hacia delante, no un poco izquierda o derecha. El pegamento que se utiliza debe ser lo suficientemente fuerte para mantenerla permanentemente, pero asegúrese de que usar un montón. que no desea caer en el aire.

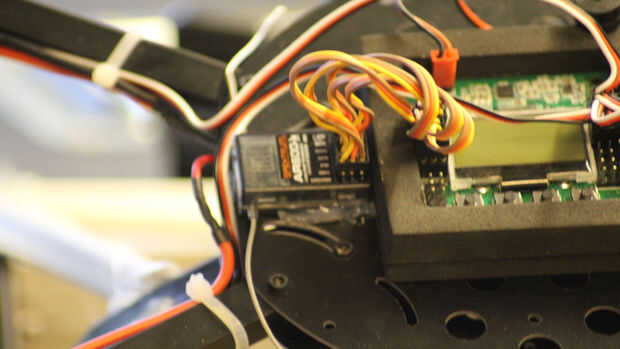

Montar el receptor pequeño a su lado y asegure con pegamento caliente. El receptor puede colocarse en cualquier lugar en el marco, pero debe ser lo suficientemente cerca de la Junta para conectar con los cables de 10cm.

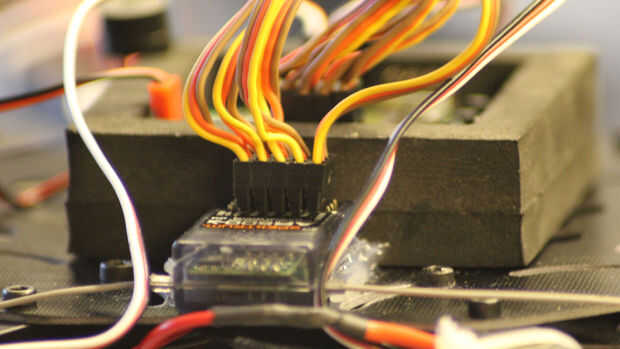

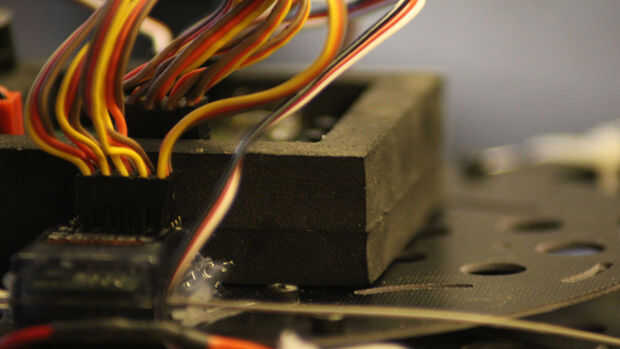

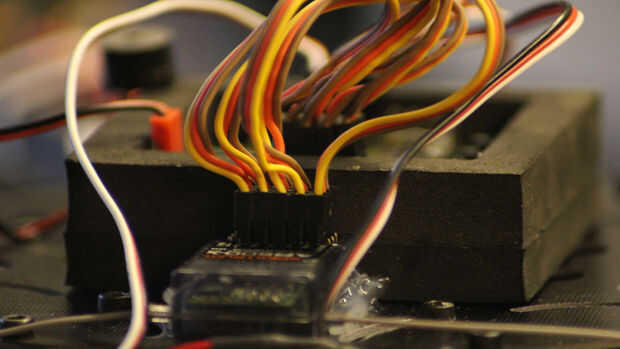

Sacar los cables y conectar los canales en el receptor a la Junta KK a través de los cables de servo que compramos. Las entradas están a la izquierda de la placa de servo. Los nombres de canal de arriba a abajo en el tablero KK son:
- AIL alerón
- Elevadores ELE
- Acelerador THR
- Timón RUD
- Auxiliar AUX
A continuación, conecte los cuatro servos (o sin embargo muchos los motores tiene) de la ESC para el lado derecho de la Junta KK. La parte delantera izquierda motor debe ser la ranura superior en el tablero KK, con la parte frontal derecha de la segunda, dejada ser tercera y detrás derecha cuarta.
Para obtener más información sobre cómo configurar su placa KK hay un manual que debe ayudar a
