Paso 2: Conectar la batería y el interruptor

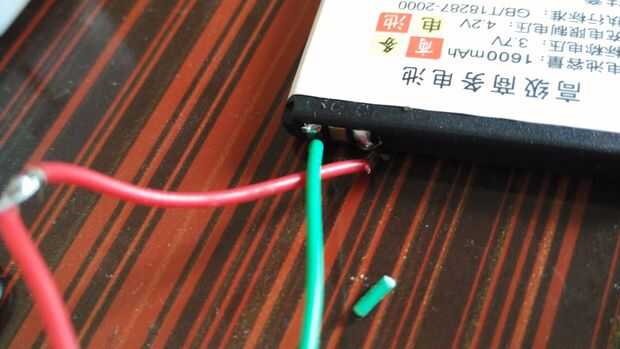

Elección de la batería
Quería usar litio ion como luz se puede utilizar fácilmente en proyectos de portátiles.
Yo pude han utilizado la batería 18650 pero eran demasiado grandes por lo que cambié a la batería de la cámara, como que se ajuste perfectamente dentro de la caja que había elegido.
son más pequeños que la bl - 5C y también son 1600 mah
potencia decente para una luz

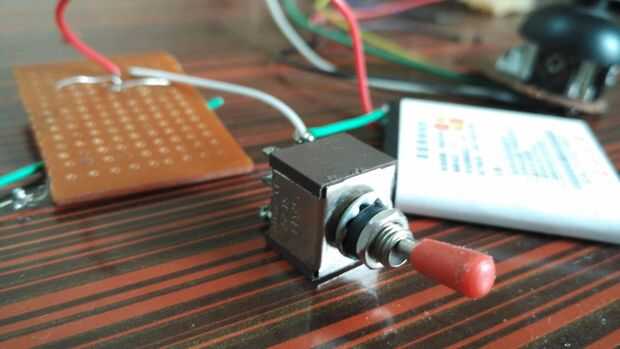

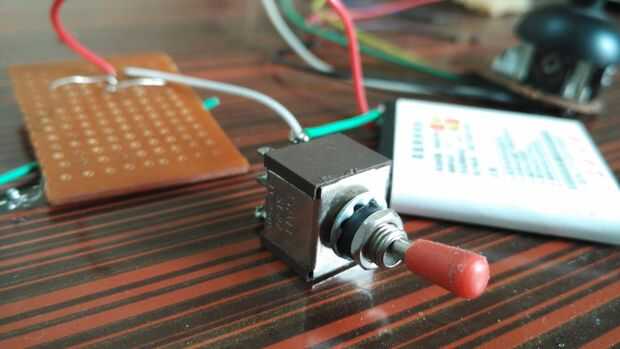

Elegir el interruptor
En primer lugar utilizo un pequeño interruptor mini pero más tarde mi mente cambió de puesto a este interruptor mira desde su único y mejor acerca de encendido y apagado,
SPDT es grande para el trabajo

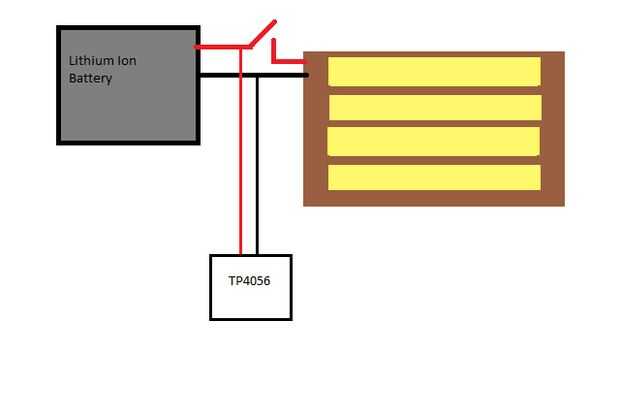

La conexión se da en la figura
- conectar el positivo al interruptor final
- Conecte el otro extremo del interruptor al ánodo del led
- conectar led cátodo a tierra de batería
- tomar dos cables más y conectar que con tierra y positivo de la batería, este se conectará al bloque recargable (en mi caso conecta dos Rúbrica femenina) que se conecta a un módulo recargable externo.
