Paso 24: Fase 4 - el tope de guía
Quería que el tope para ser 1/8" sobre la superficie de trabajo para no ser obstruido por pequeñas cantidades de polvo. Significa que el bloque de tope necesita referencia de otra superficie horizontal mientras se desliza de izquierda y derecha. Esto evitará que la cara frontal vertical el mismo ángulo y por lo tanto aumentar la repetibilidad de las mediciones con la regla. Para ello corté una tira de bambú para un ajuste perfecto dentro de la ranura en t-track. (Foto 1)
Y una ranura correspondiente en el bloque de tope es cortar con varias pasadas sobre una hoja regular. La tira de bambú se pega en este dado. (Foto 2)
El tornillo que se utilizará es un perno de 1/4 "x 20t para perfora un agujero de 1/4" a través del centro exacto de la spline. (Foto 3)

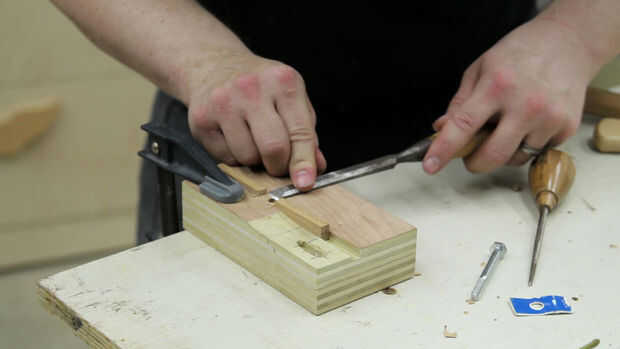

El material circundante de la spline debe ser extirpado para el perno para funcionar correctamente con el t-track. Una sierra de corte al ras y algunos cinceles hizo el trabajo rápido de esto. (foto 4)
