La última versión de grapas 'Fácil' botón de hacking y construir una herramienta de recordatorio de actividad física simple (3 / 3 paso)

Paso 3: Construcción de la herramienta de motivación de la actividad física

1. La herramienta de motivación de la actividad física funciona como sigue: el botón junto con un zumbador es interconectar a la Junta de desarrollo de ESP8266 e instalado en la esquina opuesta de la casa. El timbre va cada 15/30 minutos. Esto obligaría a llegar arriba y vaya vuelta del timbre con la tecla de grapas. Esto me ayudaría a evitar sentarse en mi mesa de trabajo horas juntos.
2. El ESP8266 es un chip inalámbrico que permite conectados sensores a internet para registrar datos o control de dispositivos desde cualquier lugar en internet.

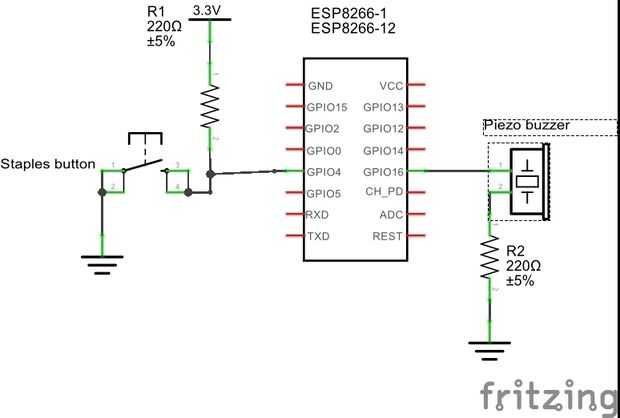

3. En la imagen se muestra el esquema del proyecto. El botón está interconectado a GPIO4 (pin 2) mientras que el zumbador está interconectado a 16 GPIO (pin 0).

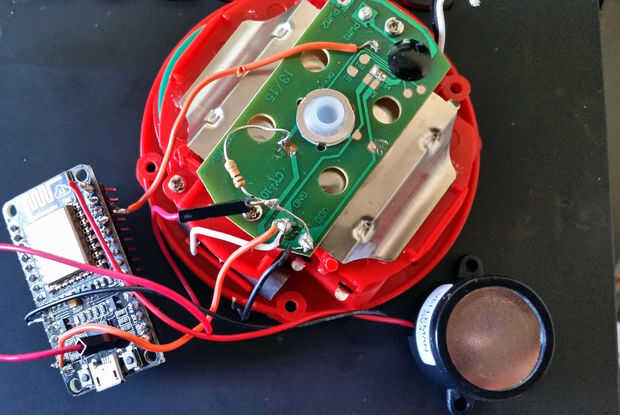

4. La configuración de conexión se muestra en la imagen. Programé el chip de ESP8266 usando una combinación de dos muestras de código simple. (Muestra 1 y muestra 2).
5. El código está disponible para su descarga desde aquí.
6. El cargador de la Lua se necesita subir el script a la Junta de desarrollo de ESP8266. El tutorial junto con las instrucciones para cargar la secuencia de comandos está disponible desde aquí.

Algunas ideas a considerar:

Puesto que el chip de WiFi se conecta a su red inalámbrica, usted podría considerar registro de tu actividad física usando sitios web como IFTTT para salvar los disparadores a un documento de Google Drive.
