Paso 23: Pantalla de análisis de diagnóstico
Lo primero que muestra es la secuencia de análisis diagnóstico. Individualmente se enciende cada LED a partir de la esquina inferior izquierda y su forma de trabajo de izquierda a derecha y de abajo a arriba. Una vez en todos los LEDs, se repite el patrón de apagarlos todos otra vez.
Esto le da una oportunidad para asegurarse de que todos sus LEDs están conectados correctamente.

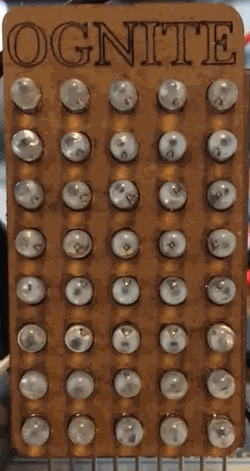

Si ves un LED que solo no se enciende (como se muestra en la foto), luego salir su soldador y fijar la conexión fría a ese LED.
Si una columna entera o par de filas no enciende, Compruebe la conexión de soldadura para esa fila o columna a la pata del chip.
Si ves que el LED se enciende en el orden incorrecto, o saltarse las filas, entonces usted probablemente cometió un error siguiendo el mapa. No diga que no advertirte.
Si no ves nada, revise las baterías y sus conexiones.
El patrón se ejecutará aunque una vez que cada vez que el Ognite se enciende, así que para ver el patrón otra vez solo Desconecte las baterías y vuélvalos a conectar otra vez.
Una vez termina la exploración de diagnóstico, el Ognite saltará automáticamente en modo de pantalla de fuego!
