Paso 4: Soldadura en la primera barra de H
Este primer bar se va a conectar entre sí todos los LEDs en la primera fila. Porque las barras que conectan filas ir horizontalmente a través de la Junta de la matriz, voy a llamarlos H-bares para ahora en.
Voltear el tablero matriz sobre y soltar el la barra de H en la parte superior de los cables desde la primera fila de LEDs.

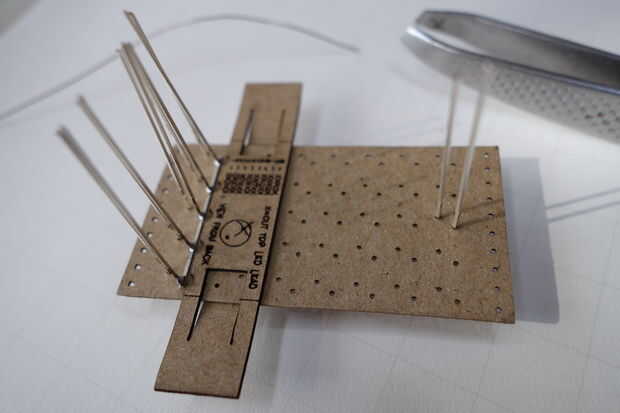

Deslice la plantilla de soldar en la placa matriz, de modo que empuja la barra de H contra los conductores.
Suelde el 5 donde la H es el lleva añadido el LED. La plantilla de soldar está allí para ayudar a mantener la barra de H en su lugar mientras se suelda. Me gusta los dos extremos para virar hacia abajo y después llenar en el medio de la soldadura.
Observe que pegué también temporalmente un repuesto LED para arriba en la parte superior de la Junta de la matriz para ayudarle a sentarse en la mesa. Usted quiere tratar de que cada fila de LEDs lo más recto posible cuando soldadura para que los LEDs no se ven todos martillo ojos cuando termines.
Si tienes el Flaceplate de vanidad de Ognite opcional, usted puede poner en ahora para sostener los LEDs perfectamente rectos, mientras que la soldadura. Esto hace que para una pantalla final impresionante uniforme que impresionará a tus amigos. (No utilizo la placa opcional para estas instrucciones parcialmente porque no quiero que mi Ognite a salido bueno lo que te hace sentir como tuyo es de alguna manera inferior. No es).
