Paso 1: Cómo funciona

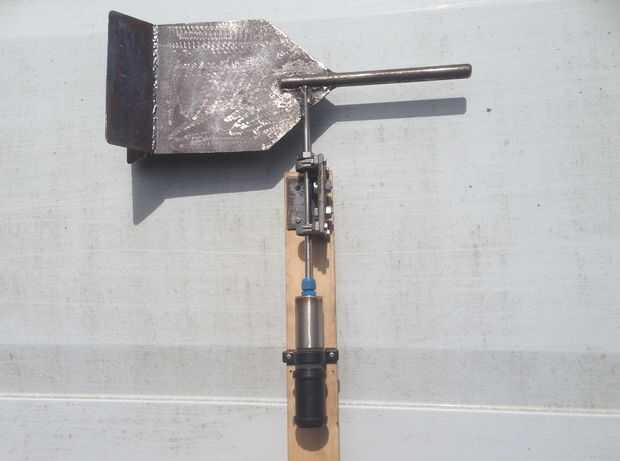

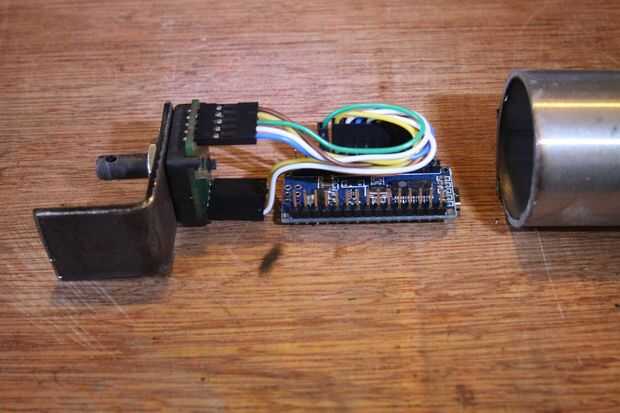

El codificador de Bourns tiene diez pernos en el exterior y un conjunto elaborado de contactos cepillados en el interior. Como la veleta gira, realiza un complicado conjunto de conecta y se desconecta que resulta en una salida binaria de 8 dígitos compuesto de ceros y unos. Estos números binarios son entonces procesados por un pequeño arduino 'Nano' dentro del cuerpo de la paleta de viento y en comparación con una 'tabla de la verdad' suministrado por el fabricante del codificador. Más de diez minutos se hacen lecturas periodo 1.200 y cada dirección de viento separados registrado se agrega hasta el trabajo que la dirección es la más común - es el valor de 'Modo'. Este valor de modo se transmite por la frecuencia de pulsado abajo de un cable a otro arduino en el cuadro de la estación principal y la frecuencia es medida y convertida en un número entero entre 0 y 360.

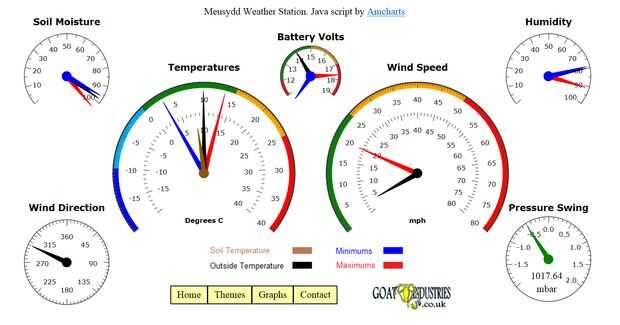

Ahora la información está montada con un montón de otra lectura de una serie de sensores y compilada en una secuencia especial de caracteres para ser transmitido por un módem celular móvil a un servidor en Londres, Reino Unido a través de la web de Inter. Si con éxito, el servidor recibe los datos, hace un 'Call Back' a la estación y los sensores se restablecen a cero. El servidor luego procesa los datos, hacer unos cálculos sencillos y luego lo escupe todo en Java Script basado en gráficos y tablas de datos PHP en: http://www.goatindustries.co.uk/weather/
Por ahora, sólo vamos a concentrar en la veleta digital como el resto de la estación meteorológica debe ser publicado como Instructables otros. Mira este espacio!
