Paso 3: Proceso de fabricación
Fabricación del sensor fue la parte fácil del proyecto. Sé que no es la veleta buscando más bonita del planeta, pero funciona bien y es prueba del agua.
HERRAMIENTAS DE LUJO NO FUERON UTILIZADAS DURANTE LA FABRICACIÓN ***

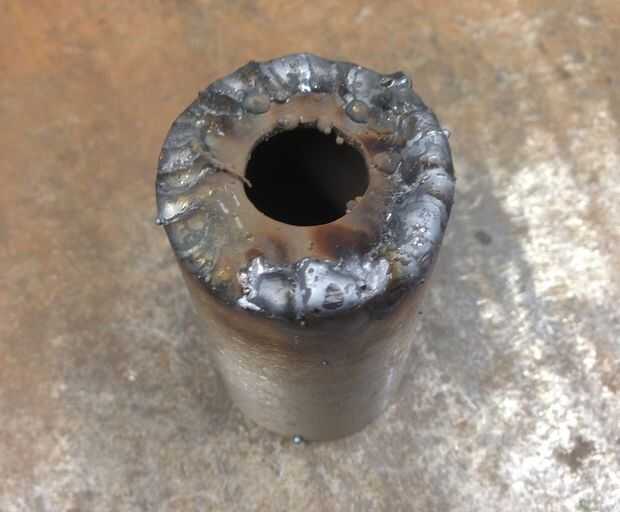

Usar un soldador MIG, pero la soldadura podría sólo haber fácilmente hecha con soldadura de plata o por soldadura.

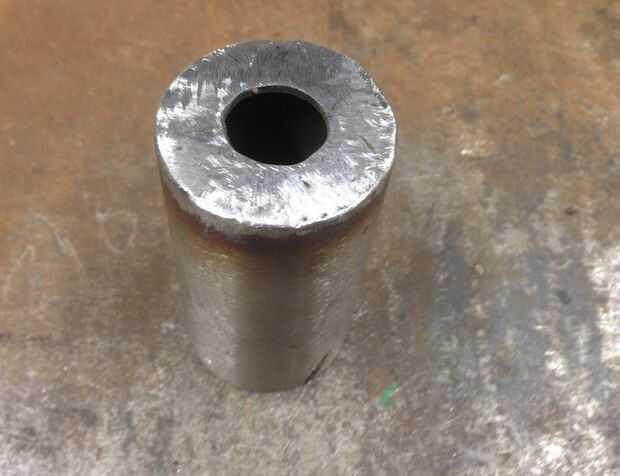

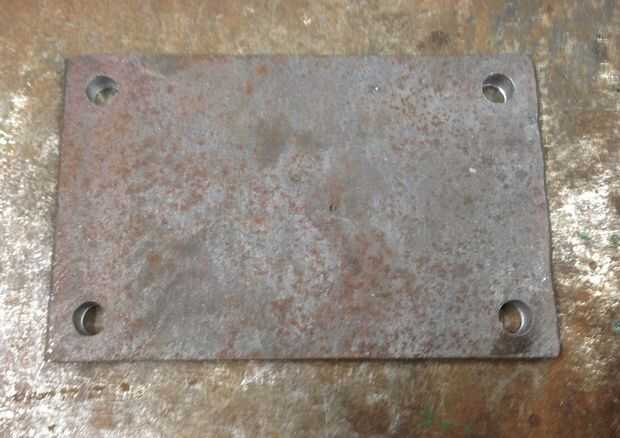

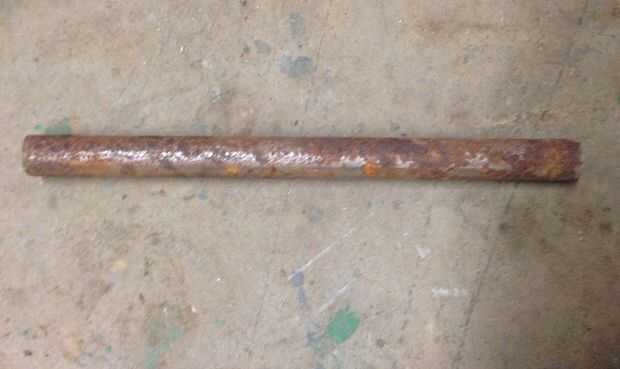

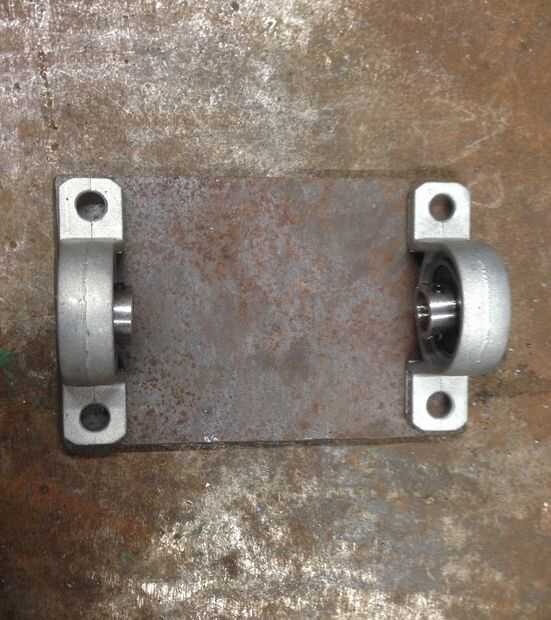

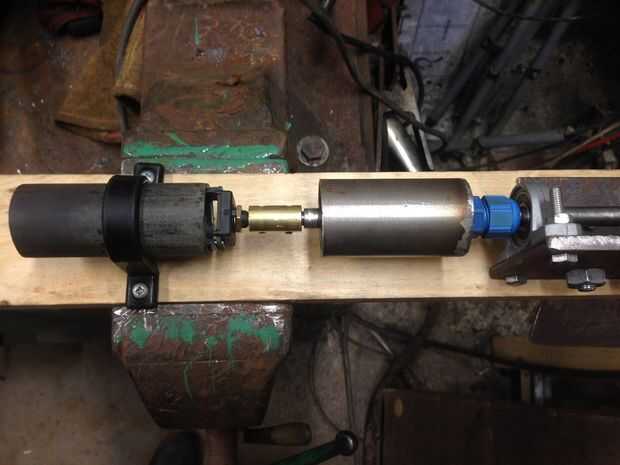

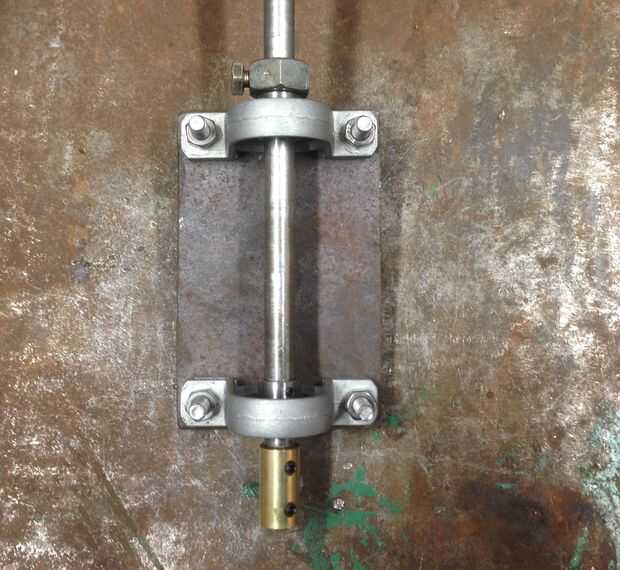

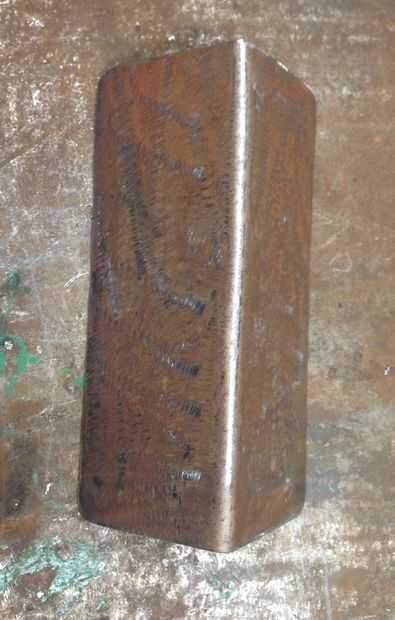

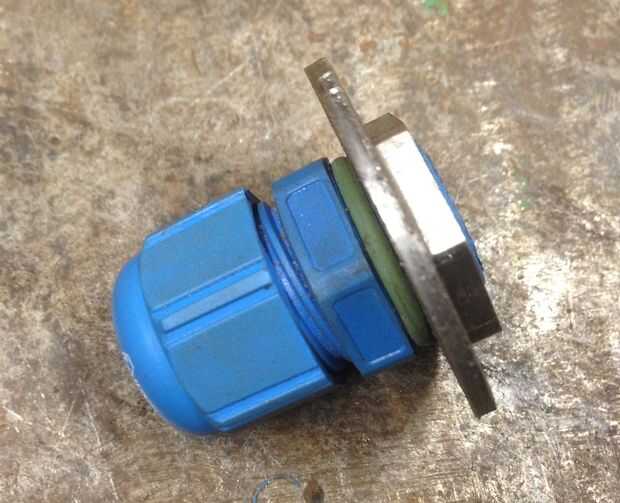

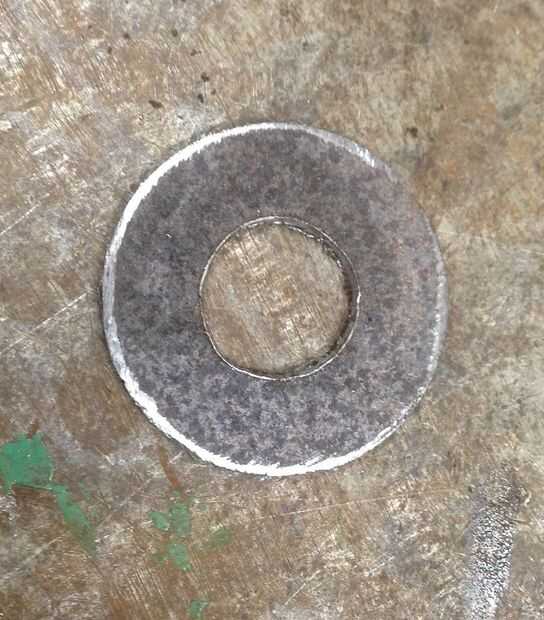

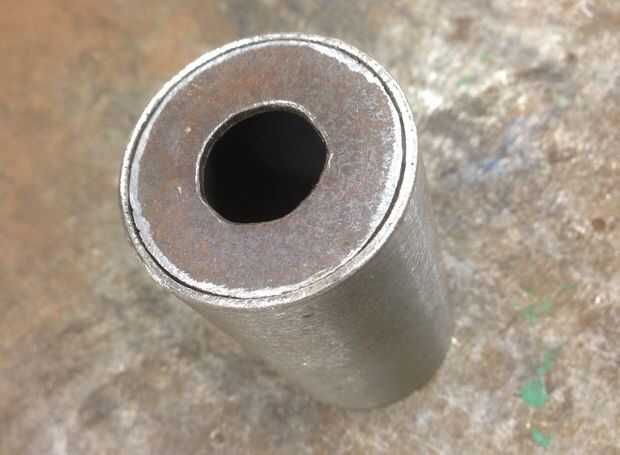

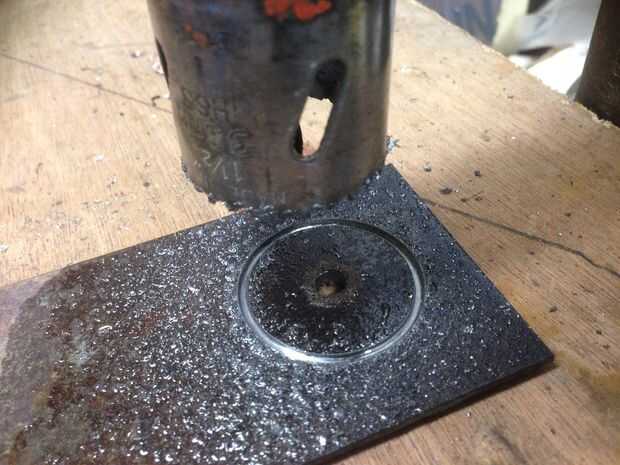

Las fotos arriba son en orden cronológico y deben explicar cómo fue construido el sensor sin mí cotilleo en demasiado. La broca más difíciles fue trabajando en cómo hacer una cubierta impermeable para pasar el control y la electrónica sin usar un torno. Esto se logró mediante el uso de una arandela de alivio de tensión diseñada para cable de 10mm que hace que un agua sello apretado contra la varilla de acero inoxidable de 10mm. La cubierta giratoria encaja sobre el tubo de agua residuos de plástico negro fijo de 35mm que alberga la electrónica. La cubierta estaba llena de grasa para evitar que el agua wicking para arriba en la electrónica a través de la acción capilar.

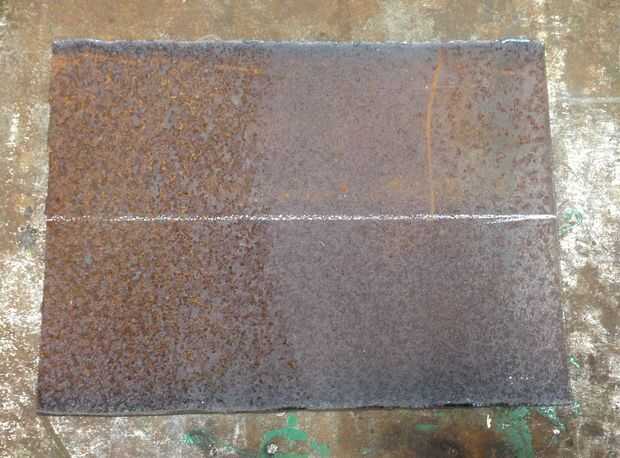

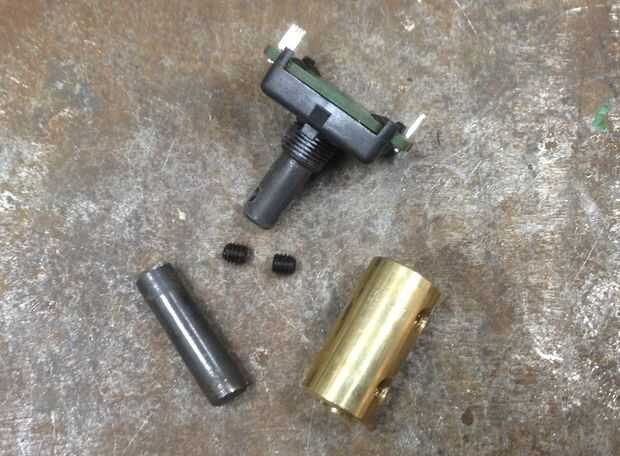

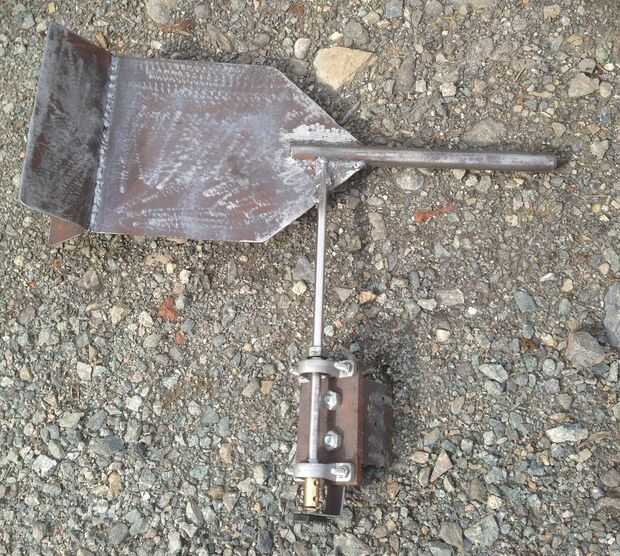

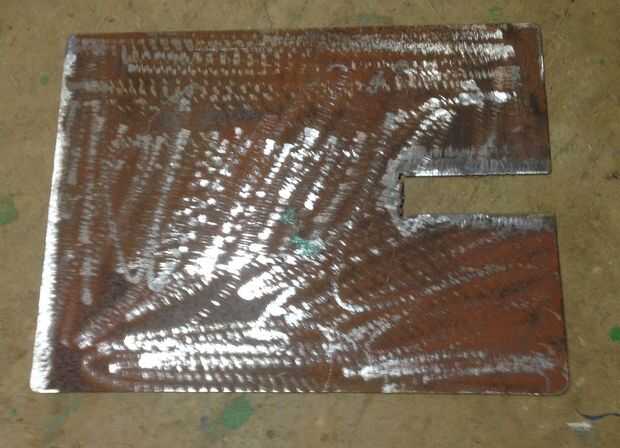

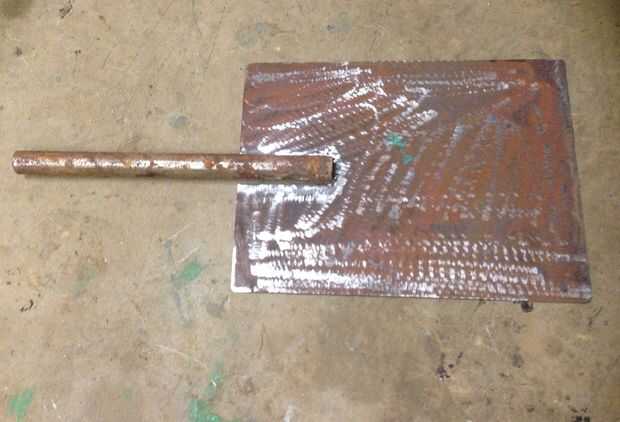

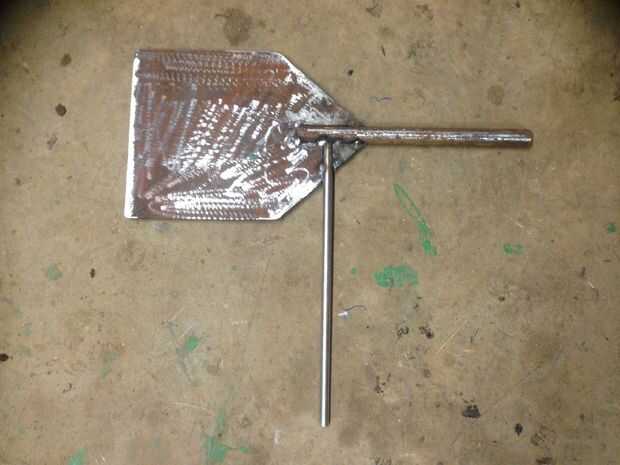

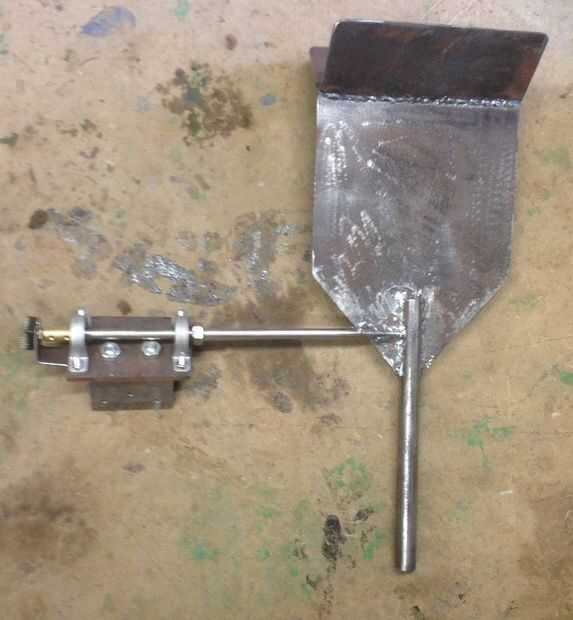

La veleta sí mismo debe ser lo suficientemente grande como para vencer la pequeña resistencia mecánica en el codificador rotatorio. Mina es de unos 200 x 300 mm y deje de girar en vientos muy ligeros menos de 5 mph.

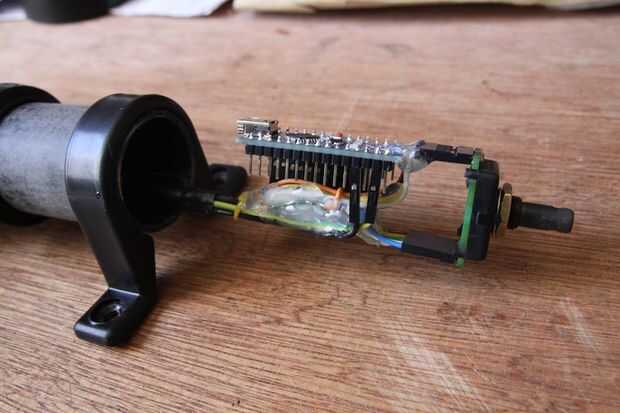

El Nano fue cableado usando los terminales crimpable y robusto cubriéndola en copiosas cantidades de pegamento caliente.
