Paso 2: El circuito

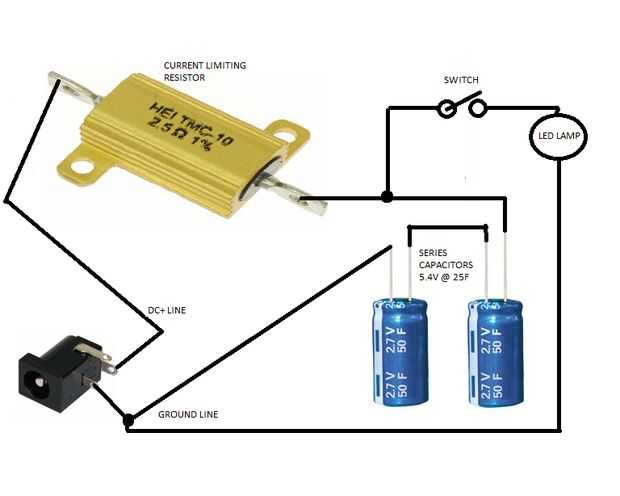

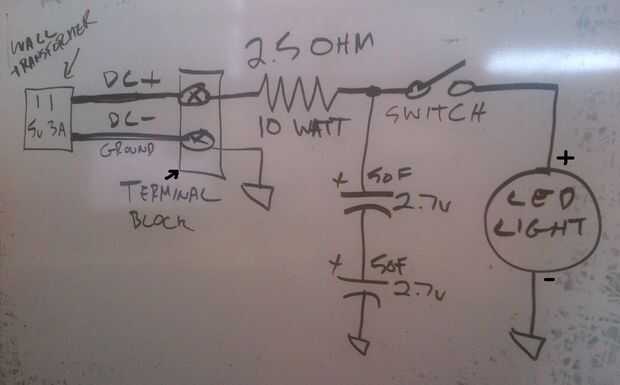

El positivo de la fuente de alimentación de 5v se conecta a un bloque de terminales (o un DC Jack si tiene uno) a un lado de la resistencia de potencia de 2,5 ohmios 10W. La bornera o jack se utiliza para que usted puede conectar y desconectar el transformador de pared en cualquier momento. La resistencia se utiliza para limitar la corriente de la fuente de alimentación a los condensadores. Sin esto, muy bien puede dañar la fuente de alimentación. Cuando la carga, este resistor se calentará, pero no tarda mucho en cargar la linterna del condensador utilizando este valor, así que no vas a tener que preocuparse demasiado. Sin embargo, al montar esta resistencia en la linterna, intentar mantenerlo aislado del plástico de la linterna.
En el otro lado de la resistencia, verás que he puesto dos condensadores estupendos de la serie en la línea. Estos condensadores se cobrarán a 5v cuando la fuente de alimentación está enchufada. Asegúrese de colocarlos de la manera correcta. Si invierte sus condensadores estupendos, se seriamente dañaría al cargar. Si lo desea, puede utilizar un valor grande de resistencia, como una resistencia de 5 ohmios de 5 vatios, resistencia de 10 ohmios 2,5 vatios o una resistencia de 20 ohmios 1,25 vatios.
En este caso, quise cargar mi batería de condensadores muy rápidamente. Puesto que la fuente de alimentación puede manejar 5 voltios a 3 amperios de la corriente, quiero cargar mi condensadores 2..5 amperios. Ley del ohmio entró en juego cuando hice los cálculos de diseño. Sigue a continuación.
Voltaje de carga = 5V
Corriente de carga = 2,5
Resistencia = Voltaje dividido por la corriente (5V / 2.5A) = 2,5 ohmios
Ahora, tenemos que determinar la potencia nominal de la resistencia
Potencia = Voltaje multiplicado por la corriente (5V x 2,5 = 10 vatios)
Por lo tanto, si queremos cargar nuestro banco en 2.5 a 5V, es necesario un resistor limitador actual 2,5 ohmios 10 vatios.
El interruptor se utiliza para conectar la energía que se almacena en las super tapas para el módulo de linterna de LED que usted ha tomado de la linterna de la tienda de dólar. Esto puede ser activado durante la carga y puede ser activado después de que la carga se ha desconectado.
Cuando el interruptor está apagado, ninguna energía alcanza la linterna LED y la energía en los condensadores permanecerá almacenada.
