La versión muy fácil de la luz Super condensador Flash (3 / 4 paso)

Paso 3: Información sobre la Asamblea

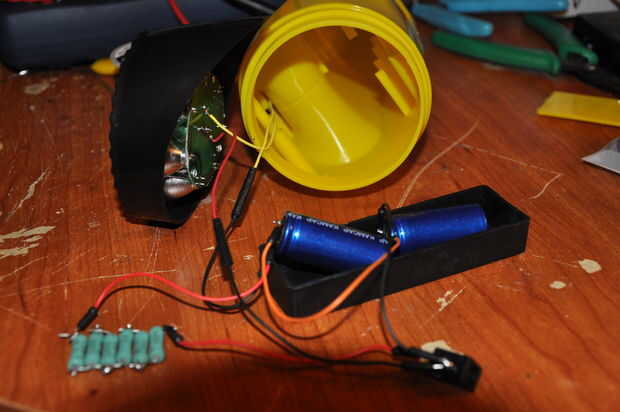

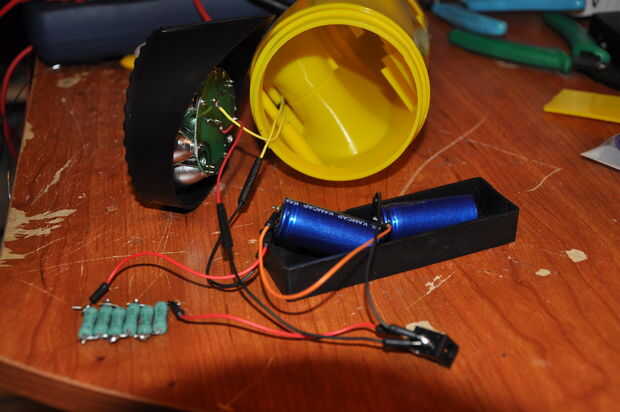

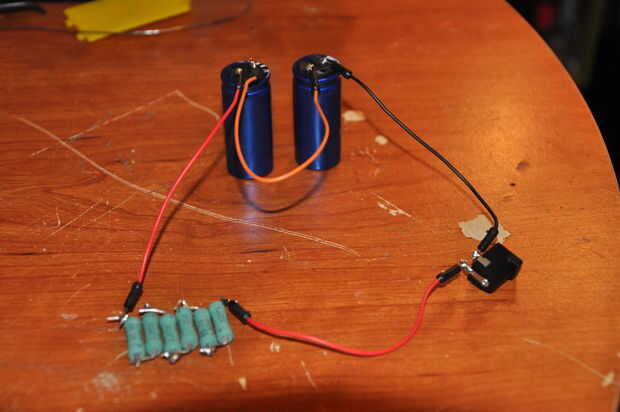

1) he soldado el circuito juntos.  Entonces me aseguré de añadir cables entre cada componente que sería fácil la colocación de cada componente en la linterna.  También me aseguré que los cables de la toma a la resistencia y de la resistencia a los condensadores era gruesa y bien aislados.  Esto es porque los cables serán termporarily caliente durante la carga.

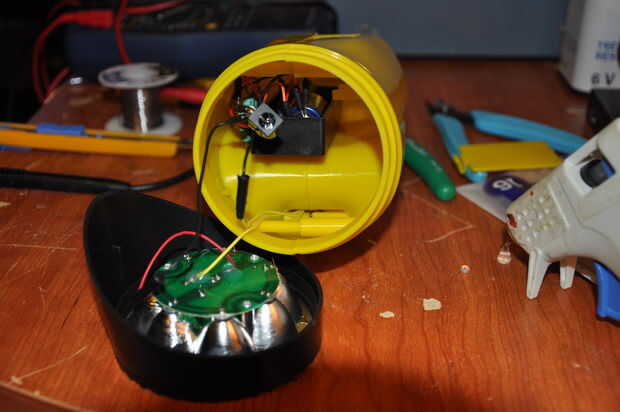

2) que utiliza la Junta en encender la luz del flash para aplicar/Desconecte la alimentación de los condensadores a la cabeza de luz de flash LED.

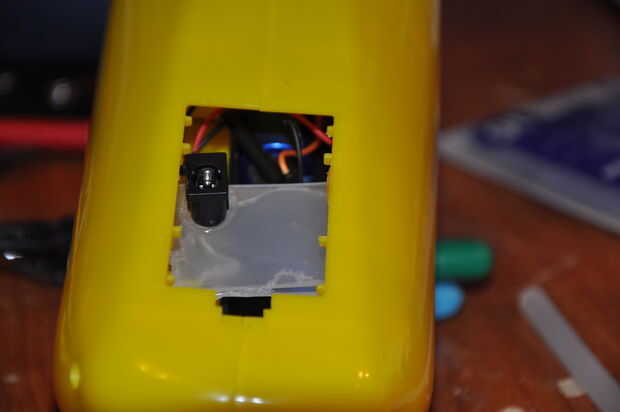

3) pegué el DC en la sección de banco de batería, por lo que pude quitar la tapa y enchufe el transformador de mi.  Hace el dispositivo de aspecto más profesional.

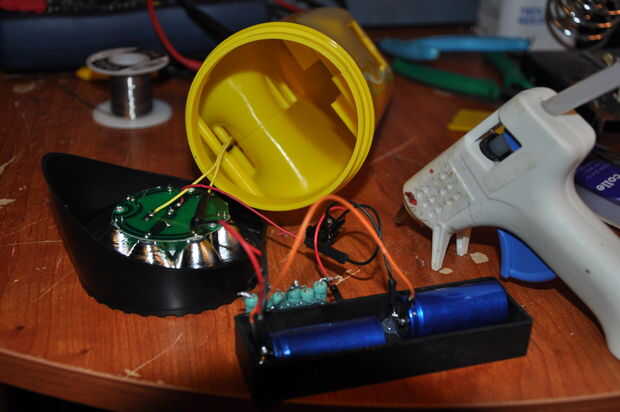

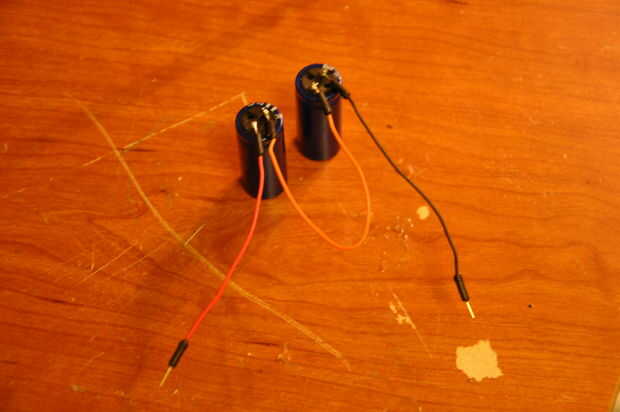

4) me había pegado la longitud de los condensadores juntos sabia y había colocado en el eje de la linterna.  Luego añadí poco de pegamento en el eje para fijarlos en su lugar.

5) coloqué mi resistencia en la parte superior del eje.

7) pongo la luz del flash detrás juntos.

Entonces, ambos teníamos una cerveza para celebrar este nuevo proceso de carga rápida súper condensador flash!
