Laberinto de problemas Robot (2 / 5 paso)

Paso 2: Solidworks

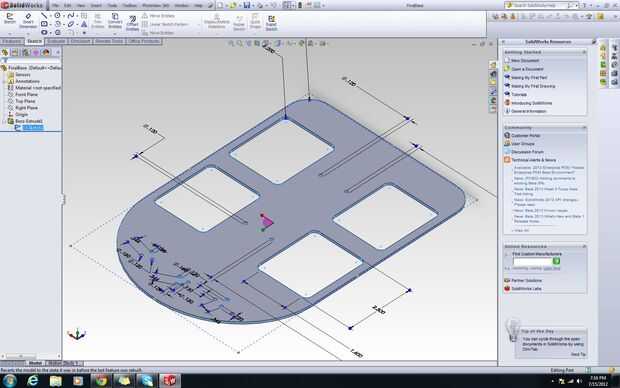

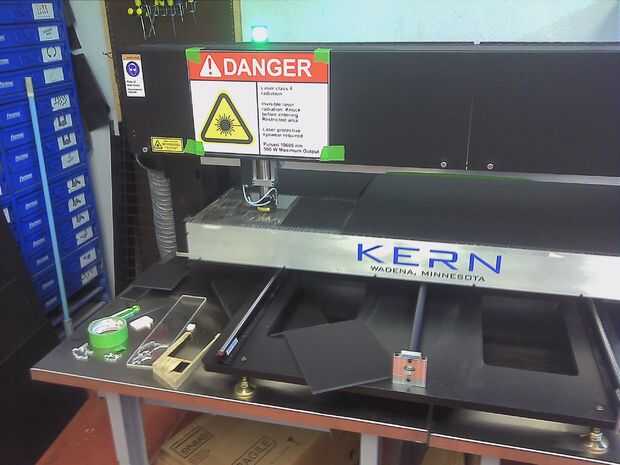

Usar Soldworks diseñar y cortar la hoja de acrílico para hacer más espacio para los gadgets por crear el robot montajes de controlador base, sensor y micro. Para aquellos que no tienen acceso a una herramienta de CAD como Solidworks, puede hacerlo manualmente cortando el acrílico usando cualquier herramienta de corte según las dimensiones dadas. Para mí, tengo acceso a Solidworks y CNC láser de corte, que me ayudan a pasar menos tiempo y menos errores humanos.  De cualquier manera va a funcionar.

PD: he adjuntado los archivos de parte de solidworks y PDF dibujo archivos con medidas para los que quieren cortar manualmente el acrílico. Las medidas son en pulgadas salvo que se especifique lo contrario.

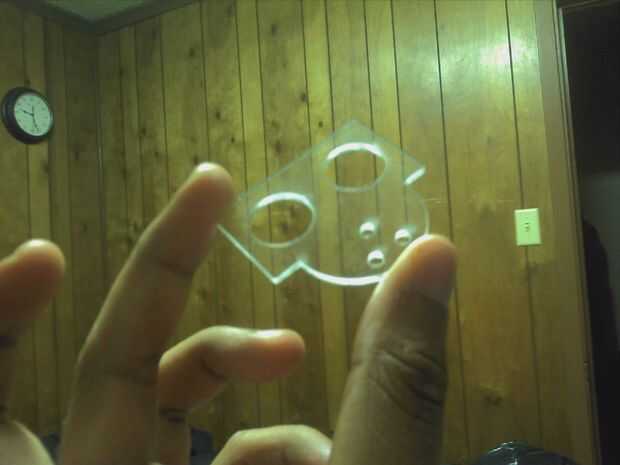

Hay un backet L tiene que montar el soporte de Ping a la placa base. No estoy adjuntando el archivo CAD para el soporte en L ya que hice cortando manualmente hacia fuera de la hoja. Para obtener la forma de L, tuve que calentarlo y luego doblarla. Si usted no es cuidadoso con la flexión, no obtendrá la curva en la misma posición exacta para las tres partes necesarias, que hará que los sensores de ping parece desigual cuando se montan. Así que corte una pieza cuadrada más luego doblarla. así que puedo asegurar que incluso tienen forma de los soportes en L. También podría comprar L-cubos fuera de la plataforma y utilizarla si quiere evitar el problema de calentar el acrílico.
