Paso 2: Visión general - cómo funciona todo

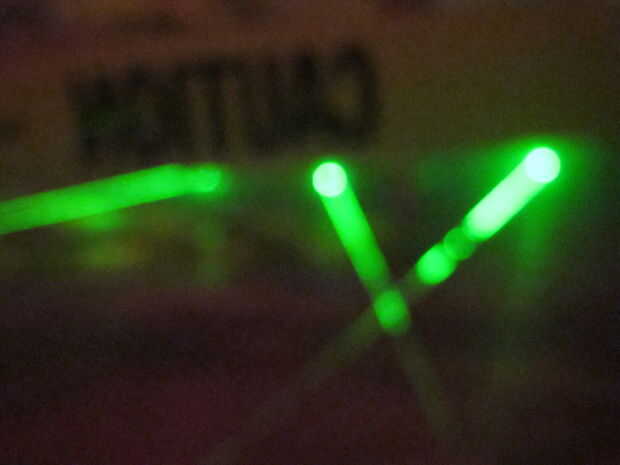

Los lasers verdes 4 están alineados a lo largo de un lado de la cochera, todo en paralelo a pilas de 3 D. No están conectadas a la Arduino de ninguna manera. En el lado opuesto del garaje, hay 4 CD células (resistentes a dependiente de la luz) dentro de tubos de cartón. Las células CD detectan la luz del láser y el tubo ayuda a filtrar otros luz indeseada de luces estroboscópicas.
Arduino está programado para ver las células CDS y la parada, comienzo y botones de reajuste. El Arduino envía señales de 4 al código de procesamiento en la computadora portátil: iniciar, detener, alarma o reset. Arduino también alimenta un servo que se enciende una luz roja de giro cuando la alarma está.
El código de procesamiento acepta las señales de Arduino y muestra el estado del juego en el monitor exterior. El código de procesamiento tiene 5 Estados diferentes: Oprima Inicio > Intro Video > 3, 2, 1, ir > juego activo (ver tiempo y puntuación) > pantalla de puntuación Final. El código de procesamiento comienza y detiene el juego y aumenta la puntuación ya que recibe las señales de la Arduino.
La música que se reproduce en el fondo sólo está barajando en el equipo, no está conectado a Arduino o de una transformación.
