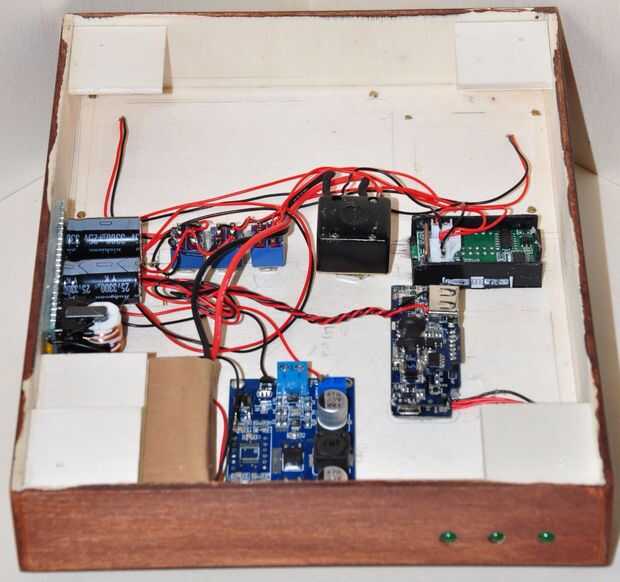

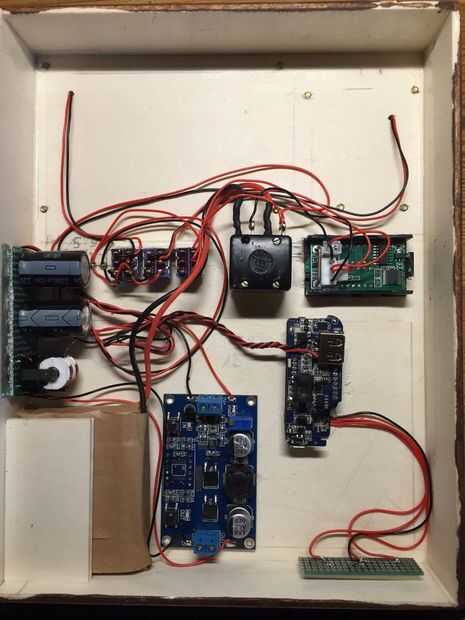

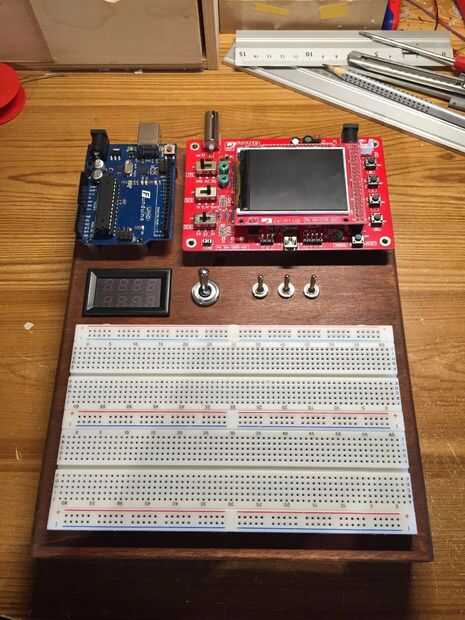

Paso 5: Reunir todas las piezas

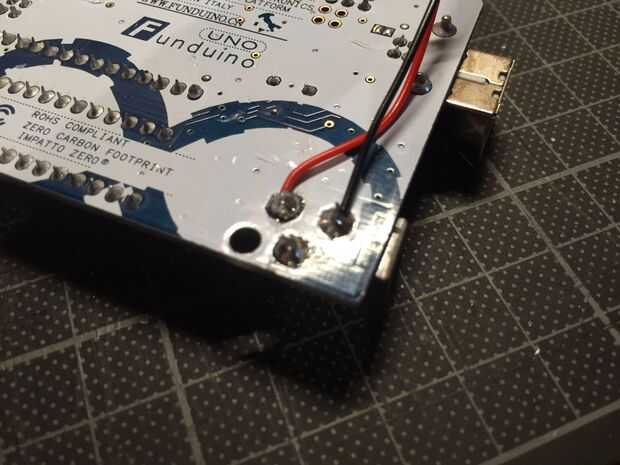

Después de todas las partes han encontrado un buen lugar es tiempo para activar la casilla todo para empezar a soldar. No quería ver la conexión con el osciloscopio y luego Arduino había soldado los cables por debajo de la PCB.

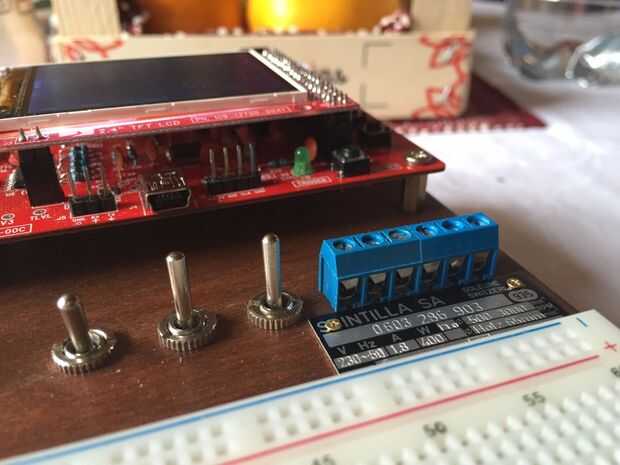

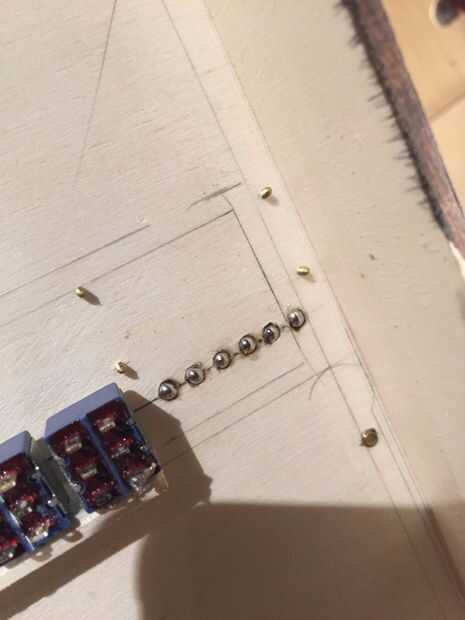

Cuadro número 4 y 5 muestran una conexión Terminal donde puedo conseguir solo el voltaje de salida.
- 3,7 V de la batería
- 5,0 V de la Powerpank
- 9,0 V del paso convertidor

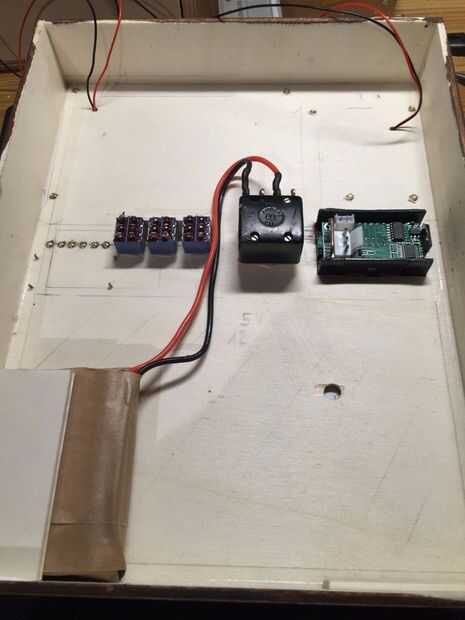

El esquema es fácil y depende de qué partes usa, acaba de ir de la batería al interruptor principal y entonces el tablero original de la powerbank... desea a intentar pintar un esquema pero con la mano no excepto que sacaré en el ordenador dibujado a mano es más vieja escuela y la vieja escuela es genial.

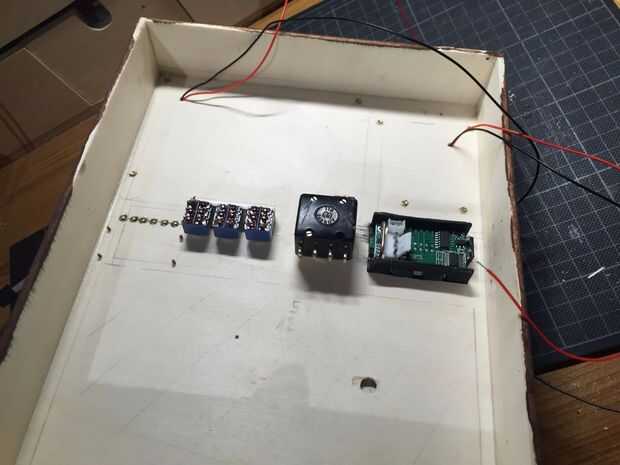

Yo los 3 interruptores como esta pero incluso se puede utilizar más o menos.
- Conecte el voltímetro entre 3,7 V batería salida y el paso de V 9,0 salida convertidor.
- Conectar el Arduino.
- Encienda el osciloscopio
