Paso 1: Recopilación de herramientas y materiales
Sueldo pequeño y un poco de dedicación te hacen hacer maravillas con el presupuesto ajustado, por lo que la mayoría de las herramientas que utilizo es reciclada o comprada en ventas de chatarra.

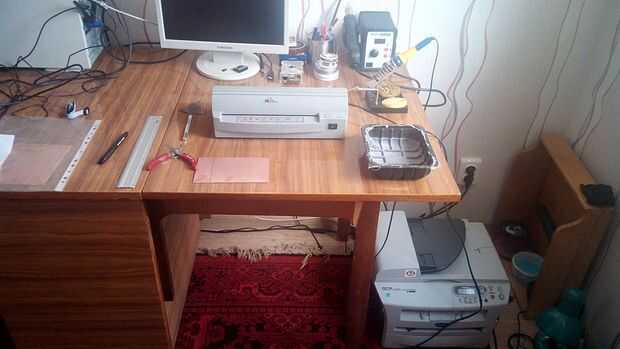

Por lo tanto, vamos a empezar con herramientas:
- Laminador (no hay modificaciones necesarias)
Tengo la gratis mía de la venta de cierre de oficina (cableado menor quebrado, requiere reparaciones).
Plastificadora tamaño carta más barato va para ~$14.00-25.00 en eBay y es bueno para arriba tableros de espesor 1,5 mm - Láser o inyección de tinta impresora (necesaria para la impresión de fotomáscara).
Lo he arreglado por mi primo viejo hermano DCP-7010R sólo para ese propósito.
Chorro de tinta usada en perfecto estado le costará alrededor de $15-$20 - Lámpara Ultravioleta. Consiguió unos 9W bombillas de Philips en la misma venta $0,50 cada uno (roto detectores de moneda falsa). También puede utilizar la luz del sol, pero tienes que experimentar con tiempos de exposición.
Nuevas bombillas cuestan en algún lugar entre $1,75 a $3,00 dependiendo de marca y potencia.
También puede considerar utilizar máquinas de curado de uñas de acrílico: es una caja de exposición perfecto para realizar pequeños prototipos. - Dos tinas de plástico (pequeña profundidad, pero lo suficientemente grande como para caber su prototipo PCB)
- Una tina más grande para el enjuague
- Pincel suave o algo similar. ($0.20)
Tengo un viejo plumero teclado, aspirado en la limpieza de teclados, que hace muy buen trabajo en un baño químico - Pinzas
- Bisturí, tijeras, cortador de cuchillo o caja XActo
- Herramienta rotatoria pequeña
- Papel de lija fino
Suma mínima para todo en esta lista es ~$31,00
Si usted está completamente roto, puede omitir la plastificadora y lámpara de rayos UV (luz solar uso), pero necesitarás dos piezas muy cuadradas de vidrio para hacer un marco de exposición y una pila de libros o algo pesado que adhiera la fotoresistencia al PCB.
En mi caso el importe total gastado en las herramientas fue menores $10 (herramientas más caras estaban libres [e.g. roto]), pero si tienes algo de dinero extra, usted puede agregar algunas otras cosas útiles como una bomba de tanque de peces y algunos tubos para el envase de grabado, caja cerrada la exposición con un temporizador, pequeño reflujo [por ejemplo tostadora] horno etc.. Básicamente con $100 en el bolsillo: el cielo de su límite.
También recordar, que todo esto es una compra de una sola vez y puede ser utilizado en gran variedad de otras maneras, como realmente imprimir, plastificar cosas o hacer brindis :)
Materiales:
- Fotoresistencia seco película (~$4,00 por 300x1000mm hoja, o tan bajo como $2,50 para una hoja de 6 "x 8").
- Impresión de la película (claro). Mi distribuidor local tiene 2 clases: uno para las impresoras de inyección de tinta (superficie rugosa para evitar manchar) y printers(smooth) láser. Cuestan alrededor de $0,40 por hoja. Algunas personas han utilizado con éxito el papel regular, que era químicamente curado o tratado con aceite de cocina para ofrecer transparencia.
Algunas personas todavía hacen a mano con un marcador sharpie =) - Revelador del photoresist (~$1,00 por paquete pequeño 20 g). Puede sustituirse con carbonato de sodio (utilizado en diversas soluciones de limpieza, tela suavizantes etc..)
- Persulfato de sodio (~$1,00 por paquete de 100 g). Recomiendo olvidarse de cloruro férrico.
- Tablero revestido de cobre. Estoy usando 1mm grueso FR4 con capa de cobre de 35 micrones ($1,50 por una pieza de un solo lado de 100x150mm o $2,50 por dos lados)
- De goma o plástico
- Alcohol para fricciones o isopropílico (para limpieza de la superficie de la PCB y quitar soldadura flux al final)
- Suaves toallas de tela o papel
Una suma mínima necesaria para los materiales es inferior a $7,00. Si usted tiene dinero extra, entonces usted debe comprar los materiales y productos químicos a granel - le ahorrará dinero a largo plazo.
Todos los productos químicos se pueden utilizar más de una vez, así que en lugar de descartar todo después del primer uso sólo viértalo en un vaso o botella de plástico para la próxima vez.
PRECAUCIÓN: Soluciones de desarrollo de foto y grabadas son productos químicos activos. Tenga cuidado al trabajar con ellos y si te expusieron (ojos o piel), luego enjuague rápidamente el lugar expuesto con agua.
