Paso 1: Paso 1: proyecto MPIDE
Después de instalar las bibliotecas.

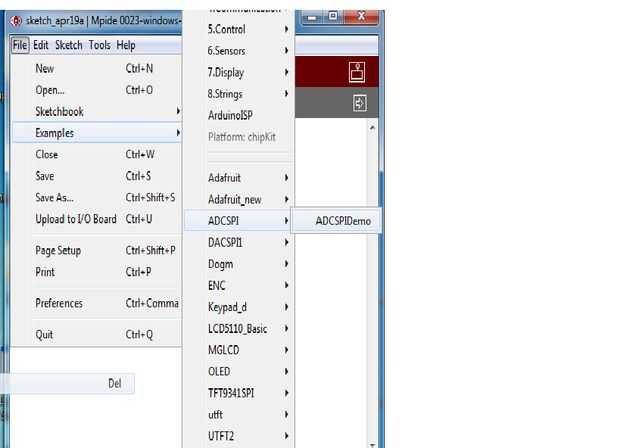

Inicio MPIDE, ir a archivo-ejemplos > ADCSPI > ADCSPIDemo
Ahora carga el ejemplo de la versión parcial de programa de ADC.
A continuación se carga el ejemplo DAC.

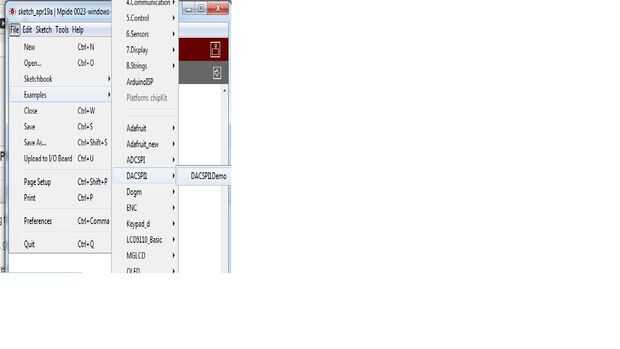

ir a archivo-ejemplos > DACSPI1 > DACSPI1Demo
Ahora usted puede probarlos por separado, si quieres hacerlo, tienes que conectarlos como sigue.

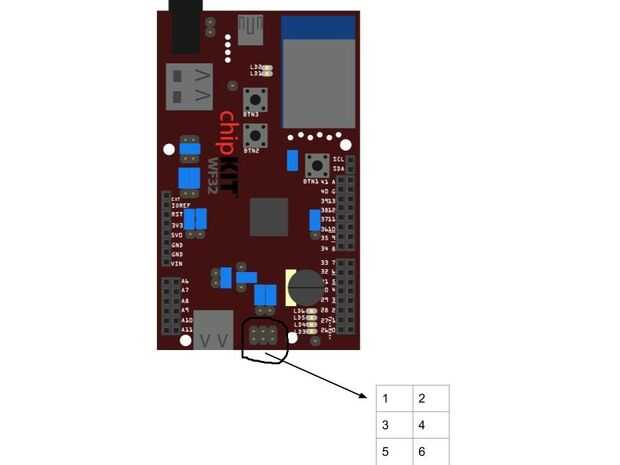

En el tablero se conectará el PMODS al Connector(see image 3) J10
PMODAD1 WF32
CS(PIN1)---> SS2, pin 5
PIN2(Data 1)---> no conectado
PIN3 (datos 2)---> MISO (pin 1)
4(SCLK) PIN---> SCK2(pin3)
PIN(GND)---> GND(pin 6)
PIN 6 (vcc)---> 3V3(board)
PMODDA1 WF32
CS(PIN1)---> SS2,
pin 5 Pin2(Data 1)---> MOSI(pin4)
PIN3 (datos 2)---> no conectado
4(SCLK) PIN---> SCK2(pin3)
Pin5(GND)---> GND(pin 6)
PIN 6 (vcc)---> 3V3(board)
En el siguiente paso será probar los módulos al mismo tiempo, y conectamos la entrada de ADC a la salida DAC.
