LABORATORIO (L293D + CHIP ARDUINO PROTOBOARD) (4 / 7 paso)

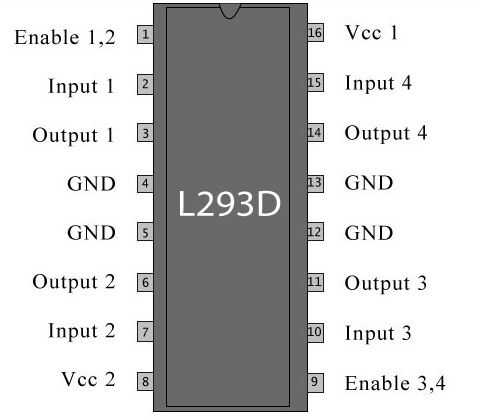

Paso 4: Protoboard L293D

---> Enable 1,2 + 5v

---> Habilitar 3,4 + 5v

---> VCC1 + 5v

VCC2---> + 9v a + 12v

GND---> GND

ENTRADA 1---> D7

ENTRADA 2---> D8

ENTRADA 3---> D9

ENTRADA 4---> D10

SALIDA 1---> DC Motor A cable rojo

SALIDA 2---> DC Motor A cable negro

SALIDA 3---> B Motor DC cable rojo

SALIDA 4---> B Motor DC cable negro
