Labview y solidworks CAD simulación en 3D (1 / 4 paso)

Paso 1: modelo de CAD 3D

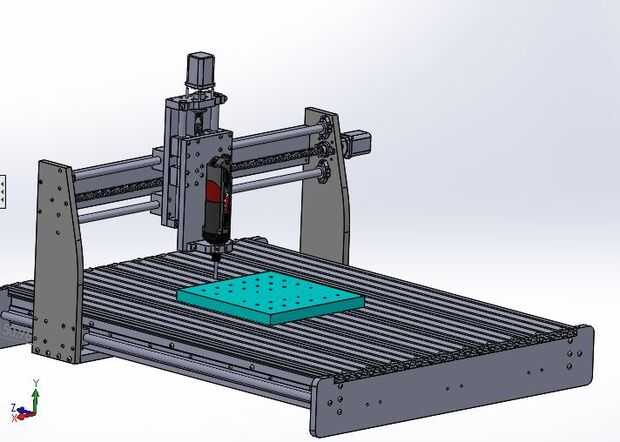

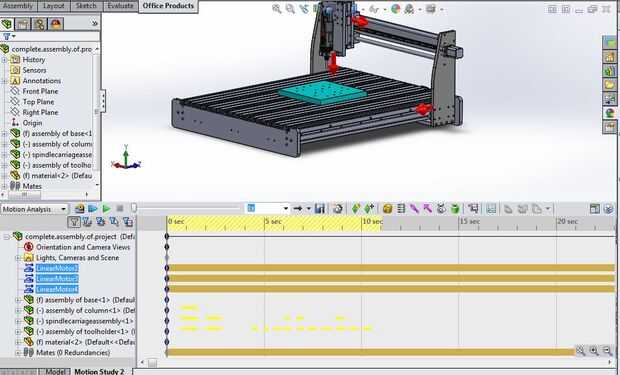

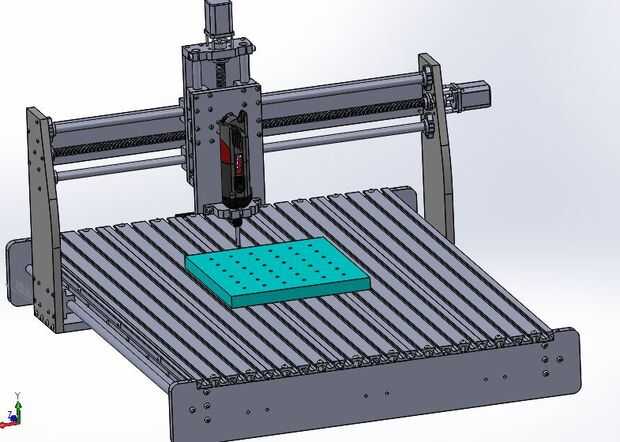

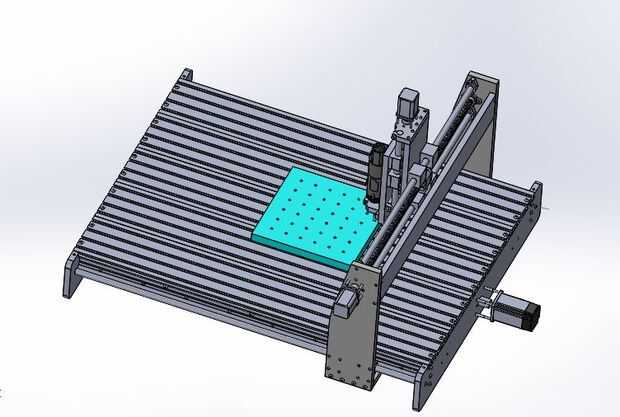

He hecho ver una como fresadora CNC, puede hacer lo que quieres que la máquina. Una vez que la máquina está completamente ensamblada, pasar a estudio de movimiento y seleccione análisis de movimiento. En mi máquina que necesitaba 3 ejes (x, y, z) por lo que he elegido 3 motor lineal.

El anterior modelo y labview los archivos CAD pueden descargarse desde el siguiente enlace.

https://www.Dropbox.com/s/958pu0hs6z2scfx/Arduino%2Bsolidworks.rar?DL=0
