Labview y solidworks CAD simulación en 3D (4 / 4 paso)

Paso 4: Implementar los archivos.

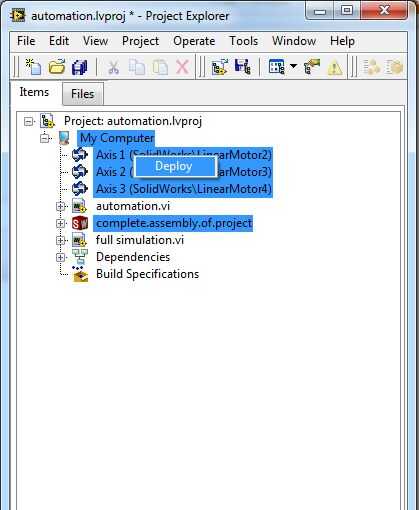

Haga clic derecho y elija eje, mi computadora y archivo de ensamblado y seleccione implementar.

Iniciar el panel frontal de Labview y haga clic con el botón derecho Asamblea de solidworks en la ventana de proyecto y seleccione iniciar simulación.

Siga el Video para obtener más información.
