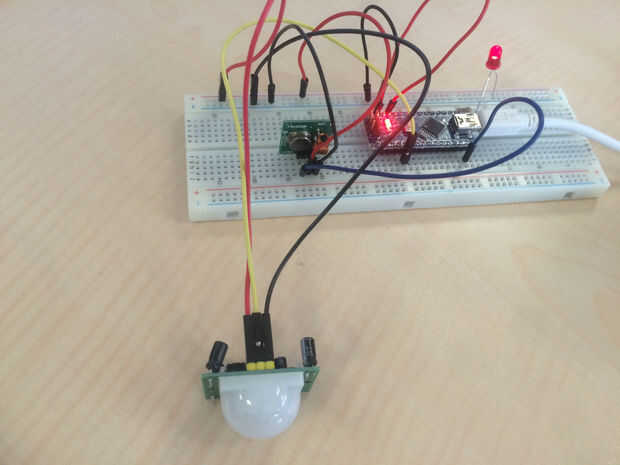

Paso 1: Instalación del transmisor (arduino nano + PIR + RF transmisor)
Para el transmisor, usted necesitará configurar el arduino nano para recibir información de detección de movimiento de PIR y transmitir algunos datos a través del transmisor de RF a informar del dispositivo receptor (frambuesa pi).
La configuración del hardware para el receptor es idéntica al paso 2 y paso 3 el instructable followng:
Resumiendo, tienes que conectar el
Arduino PIR patillas
VCC---> 5v
TOMA DE TIERRA. ... > GND
Hacia fuera... > D2

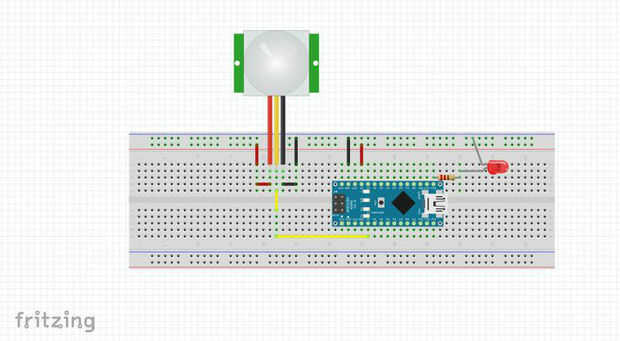

También puede consultar el esquema de fritzing.
En cuanto al código, que utiliza otra biblioteca que lo anterior instructable. Aquí estaremos usando biblioteca RC interruptor , porque esta biblioteca existe para arduino (aquí nuestro remitente) y de frambuesa pi (aquí nuestro receptor).
Descarga e instala la siguiente biblioteca.
https://code.Google.com/p/RC-switch/
Entonces flash el arduino nano con el código de adjuntas BarkingDog_Transmitter_code.txt
