Paso 3: Cableado y montaje
1 circuito de alimentación batería
a. cable positivo de la caja de la batería al interruptor
b. Conecte el interruptor a un + ve tira de conector
c. cable del negativo a una franja de conector – ve
2. Arduino
a. cargar el código
b. Conecte de la franja de conector – ve a la tierra
c. Conecte desde el conector ve tira al pin Arduino etiquetada 5v o VCC +
3. pantalla para el Arduino
a. cable al LCD pantalla/módulo Arduino Uno según el esquema de cableado
4. infrarrojo del Sensor
a. Conecte la salida del sensor de infrarrojos para el Arduino, el pin 13
b. Conecte la fuente de alimentación del sensor a la + ve y – ve el conector de la tira
5. módulo GSM
a. alambre de de la ve- y + ve conectores de la tira a la fuente de alimentación del módulo GSM usando 2 pernos de Rúbrica femenina
b. Conecte los headers hembra TX y RX con los pernos 10,11 de la Arduino Uno
c. la soldadura de los cables de altavoz y micrófono + ve y – ve al conector de micrófono y el altavoz de su módulo GSM

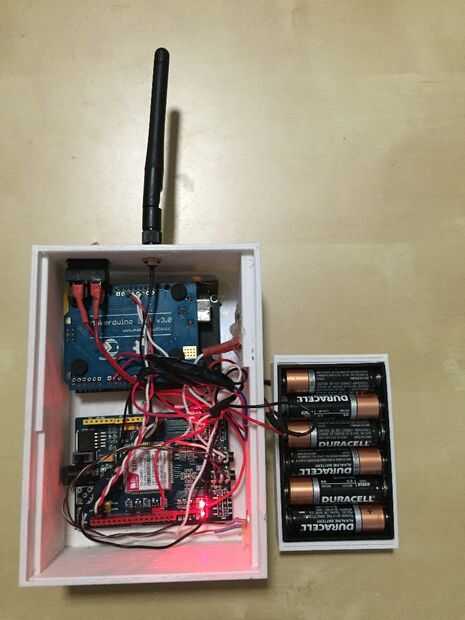

6. Asamblea

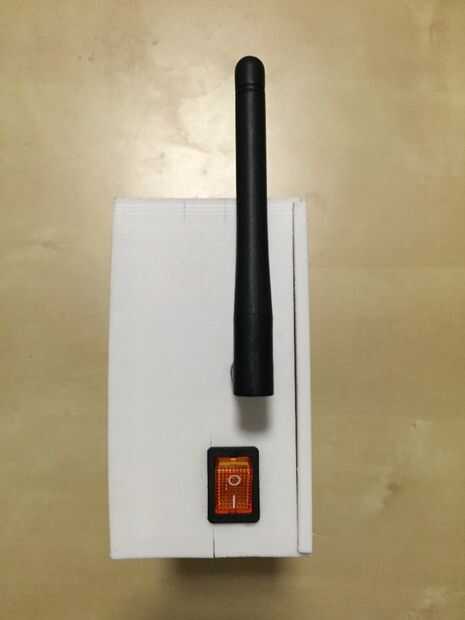

a. Coloque el interruptor en el agujero del interruptor con el + ve tira conector

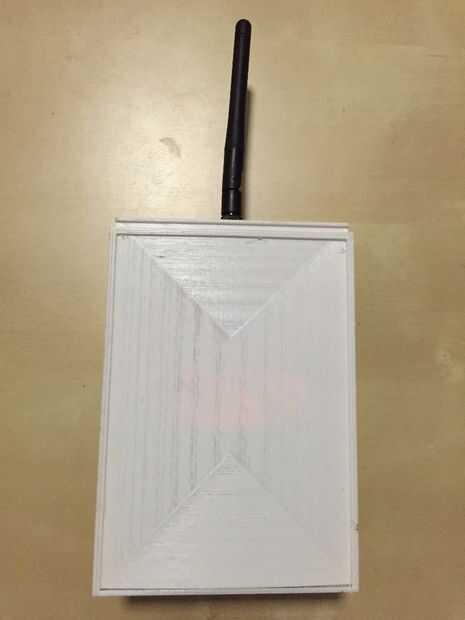

b. Conecte la antena en la cubierta principal

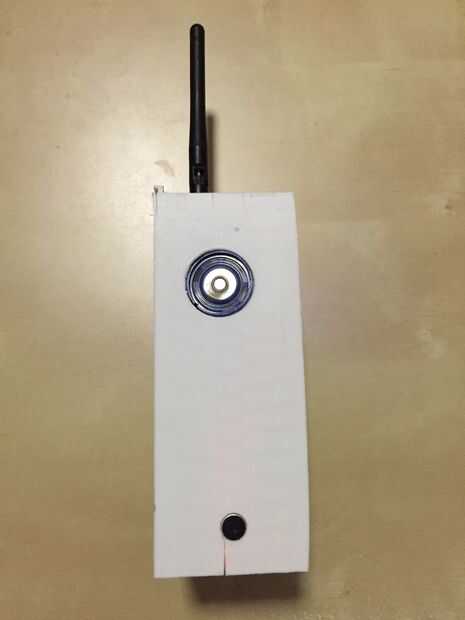

c. Coloque el micrófono y el altavoz en las ranuras correctas y pegamento caliente en el lugar
d. Coloque la pantalla LCD y Arduino en la ranura de la pantalla
e. Coloque la tarjeta SIM en el módulo GSM
f. Coloque el módulo GSM en la parte inferior y los headers hembra se conectan al módulo
g. Coloque el módulo GSM y conector antena mediante el cable provisto

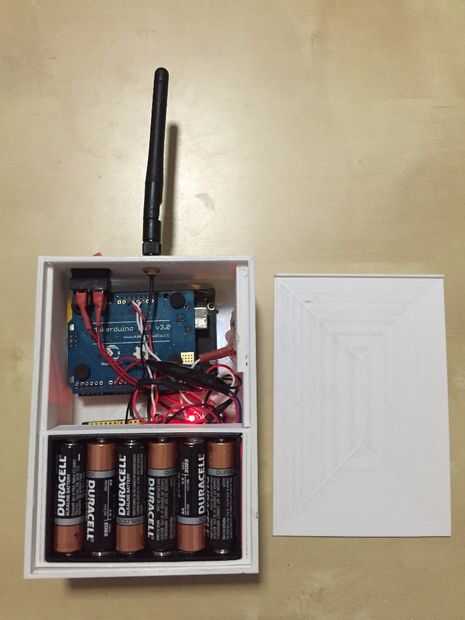

h. Coloque las baterías en el portapilas
i. Coloque el soporte de batería en la parte superior del módulo GSM
