Paso 6: Terminando el cableado

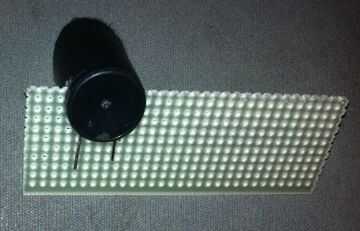

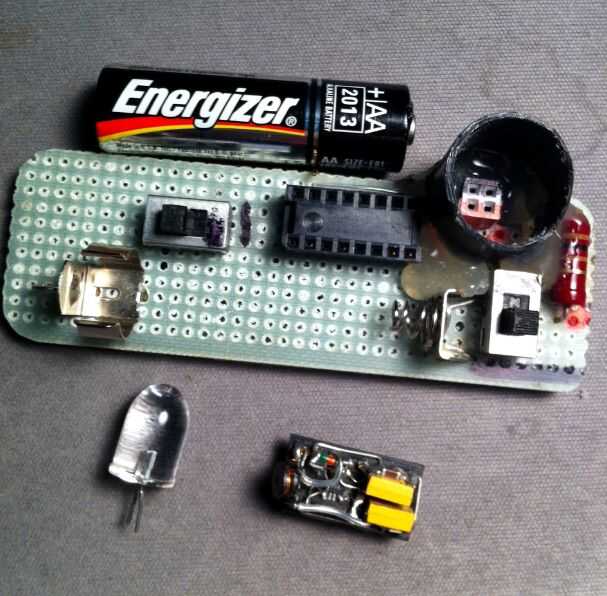

Primer cuadro, nota el orificio de referencia está en la parte inferior izquierda de la placa perforada.
Coloque el clip positivo de la batería como se muestra 8 agujeros y 3 encima de la referencia.
Poner la batería contra el positivo y localizar el lugar del clip negativo.
Deberá utilizar el taladro para agrandar los agujeros del tablero perf donde los Clips de montan a la Junta.
Soldadura # 22 calibre de alambres desnudos para sostener cada clip de la batería en su lugar.
Antes de ir, comprobar si la batería se adapta bien en su lugar.
Interruptores
Fije los interruptores deslizantes, que tenga orificios de taladro.
Soldar el interruptor a positivo batería clip izquierdo línea rosa.
El corriente medida-interruptor a menos batería clip línea azulde la soldadura.
Resistencia
Como se muestra en la gota el resistor de 100 Ohm en el extremo de la tabla perf (Foto # 1)
Y soldadura a la medida-interruptor de corriente línea aqua.
Toma de LED
Fije el conector LED como se muestra por deslizándolo en su lugar.
Un poco de pegamento caliente para mantener en su lugar.
La toma negativo del LED a la 100 ohm resistencia línea verde de la soldadura
Zócalo DIP de la IC

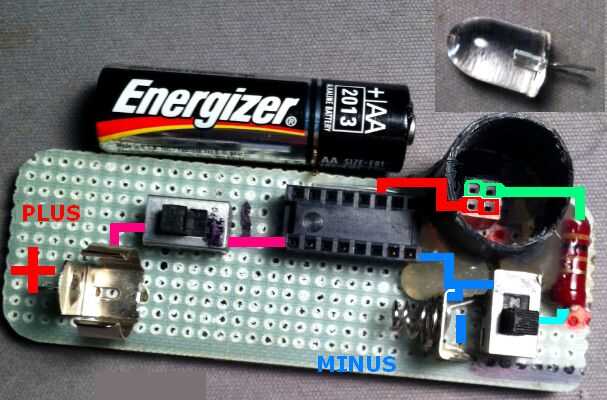

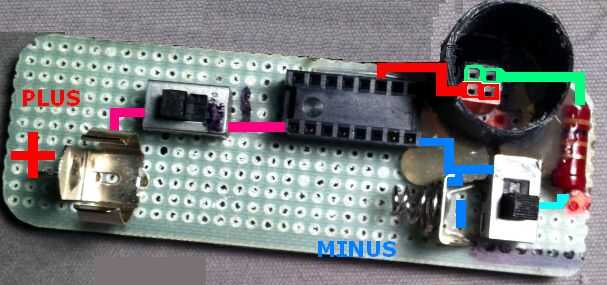

Coloque el zócalo de 16 pines del IC de la placa perf (foto # 4)
Y soldar el LED toma lado rojo cable de línea roja al pin 11 del conector IC.
Soldar el pin 1 del zócalo del IC a la interruptor de línea rosa
y el pin 8 del conector IC a menos línea azul.
