LADRÓN de bolsillo (7 / 8 paso)

Paso 7: Encienda el ladrón de bolsillo

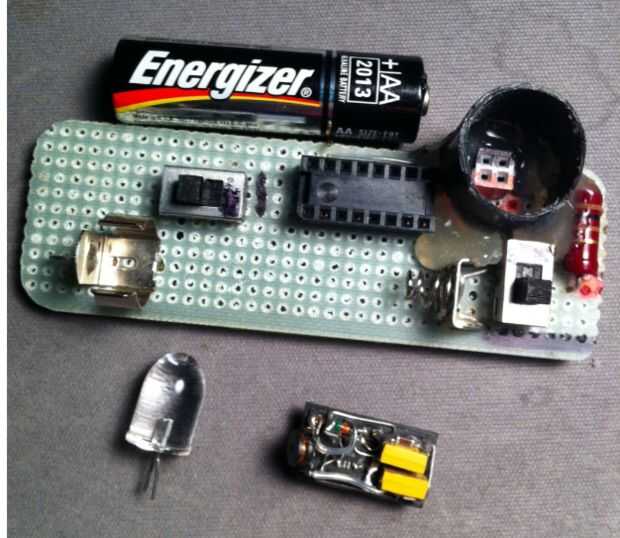

Enchufe la plataforma SMD en la IC con el inductor hacia izquierda.

Inserte el LED asegurándose de la orientación.

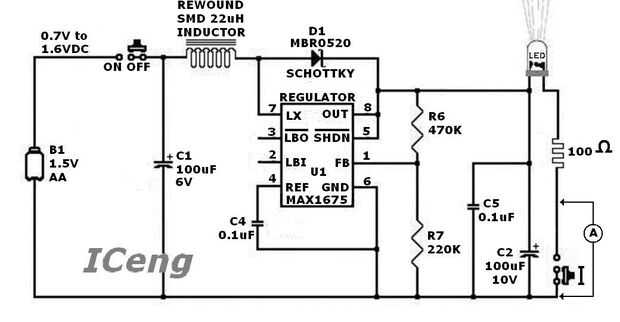

El circuito muestra un detalle del LED para ayudarle.

Encienda el actual interruptor by-pass y dejar ser.

Apagar el interruptor.

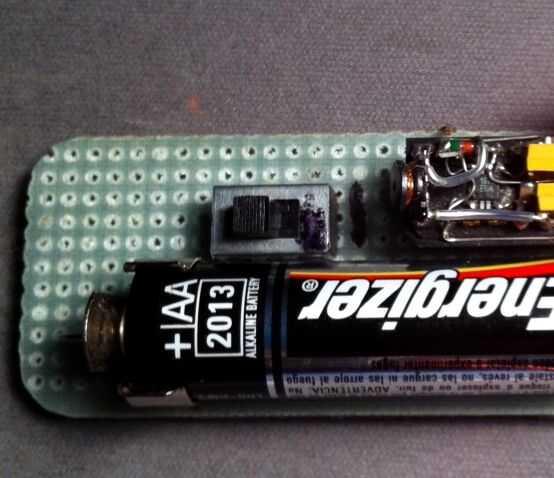

Inserte la batería AA (ver foto # 3)

Diapositiva (encender) el interruptor de encendido y usted debería ver el LED
¡ Vamos azul brillante!

Puede firmemente pegamento caliente el escudo ahora.

_{Si no pasa nada}

1. _{Intente mover los interruptores que es 4 combinaciones}
2. _{Tratar de revertir el LED}
3. _{Trate de una batería de diferentes}
4. _{Comprobar el bajo perforado cableado de tablero}
5. _{Comprobar la plataforma de un doblado con pin}
6. _{Comprobar el cableado de SMD}
7. _{Trazar el voltaje de la batería con un medidor de}
