Paso 5: Configuración de anillo

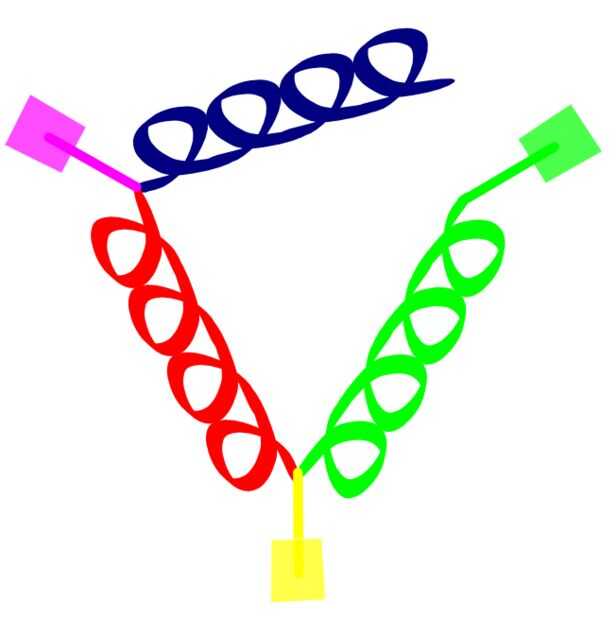

Esta configuración es fácil de tratar. Estamos empezando con lo que es efectivamente una gran bobina con tres grifos de centro (fig 1). En necesitamos acabar solo en el "loop" para conseguir dos cables "extremo" y un toque en el medio. Esto debe hacerse porque de lo contrario la tercera bobina (azul en este ejemplo) se interrumpen el funcionamiento de la bobina e impedir su oscilante.
Si desea ver lo que estamos haciendo eléctricamente por favor haga clic en imágenes uno, dos, tres y cuatro a su vez. Imágenes de dos, tres y cuatro son eléctricamente equivalentes sino demuestran la eliminación de la bobina azul.
Motores de corriente continua

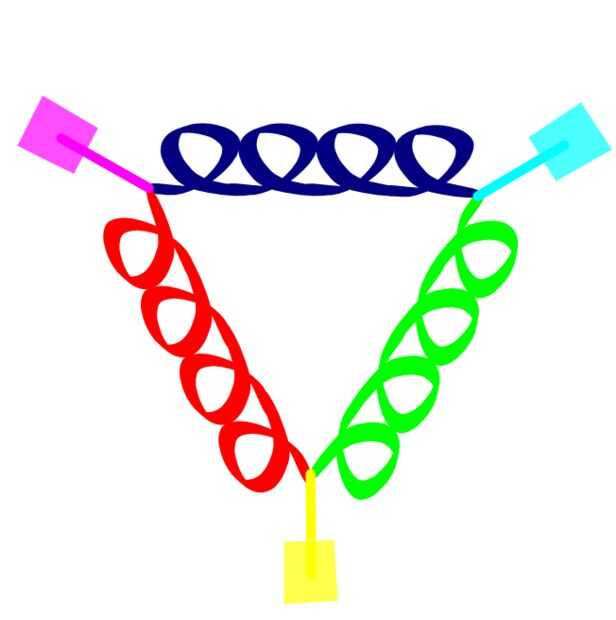

Es común en los bobinados del motor DC con una sola pieza de alambre alrededor del rotor, de todas las tres bobinas. Lo que queremos hacer es desconectar un solo "en" o "out" de la almohadilla de contacto (fig. 2). Si lo desea puede seguir adelante y desentrañar este un tramo de alambre del rotor. Al llegar al otro extremo de su cable desenrollado que se estar soldada a la siguiente almohadilla alrededor, basta con cortar el cable antes de la soldadura conjunta. Esto debe dejar con una longitud de cable desconectado totalmente del rotor que puede volver a utilizar, y un espacio que es posiblemente lo suficientemente grande entre pilas magnéticas para insertar el transistor (el Joule thief en cuadro cinco utiliza este truco). Las dos almohadillas que desconectó el cable "azul" son los cables de dos "finales". La almohadilla de uno que no tiene cables independiente es por lo tanto el grifo de centro.
Mantener un registro de cual cable es cual, saltar al paso "A prueba del tiempo".
Motores de la crepe
Con un motor de crepe de configuración anillo basta hacer un descanso único. Cada una de las tres piezas expuestas de cable consiste en dos cables soldados juntos. Elige cualquier uno y romper la conexión (fig. 2) entre los dos cables. Probablemente desee dejar las bobinas en el estator ya se ve mejor de esta manera, también los cables se teje entre y (en tratar de desconectar la bobina redundante) riesgo de dañar las bobinas funcionales. Seleccionar un lado de la rotura que acaba de hacer (en la figura 2 elegí el lado de color verde) - este es un cable de "terminar". .
Refiriéndose otra vez al fig.2 podemos ver que el lado del cable "azul" del corte no es necesario y así puede ser con cinta lejos. Ahora necesitamos saber cuál de los dos restantes conexiones es el final, y que es el grifo de centro. Tenga en cuenta que usted no puede saber por su posición en la bobina, la mejor manera es utilizar un óhmetro, comprobar la resistencia entre cada conexión y el punto final "verde". Utilizando el ejemplo como color (fig. 3) verde/amarillo medio la resistencia de verde y rojo - tan amarillo es el grifo de centro. Dicho de otro modo, la resistencia entre el punto final y el otro punto final será X, y la resistencia a la toma del centro será X la mitad.
Seguimiento de cual cable es cual, saltar al paso "A prueba del tiempo".
