Paso 6: Configuración desarticulada

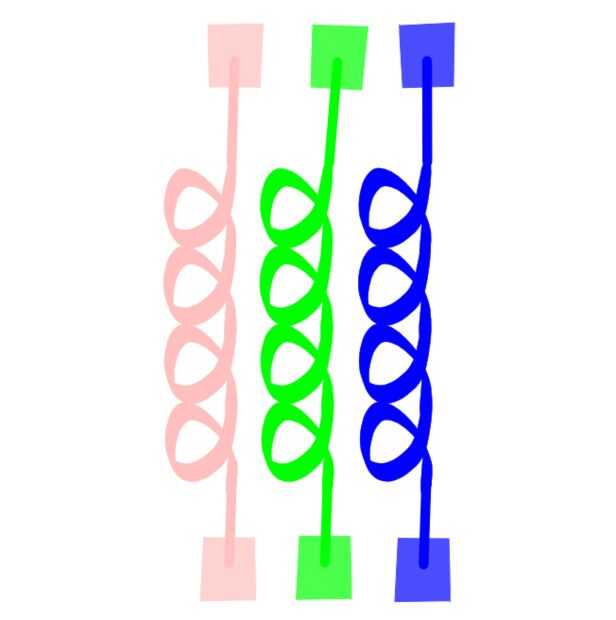

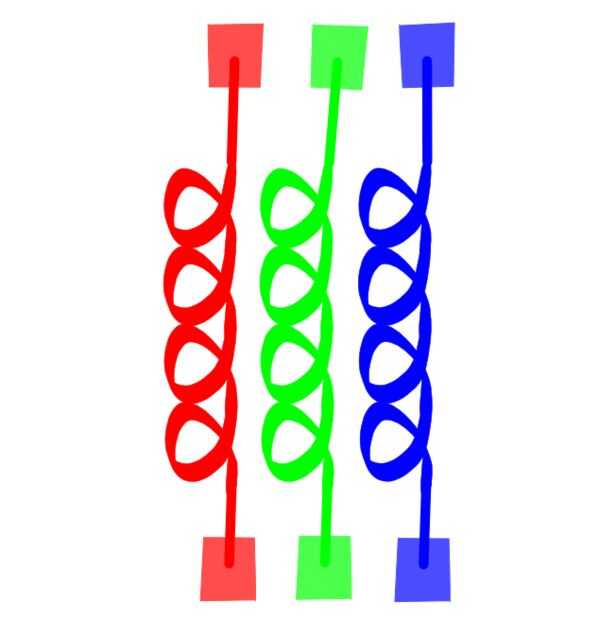

La primera tarea es identificar dos bobinas y los cuatro cables conectados a ellos. El es fácil, utilizando el óhmetro, tome cualquier cable y medir su resistencia a cada otro cable. Debe conectarse solamente a un otro cable. Bueno, tienes tu primer par. Ahora escoja un cable diferente de los dos que ya ha identificado y se repetirá. Ahora tenemos cuatro cables conectados a dos bobinas separadas. Cinta hacia abajo todos los cables, no los necesitamos.

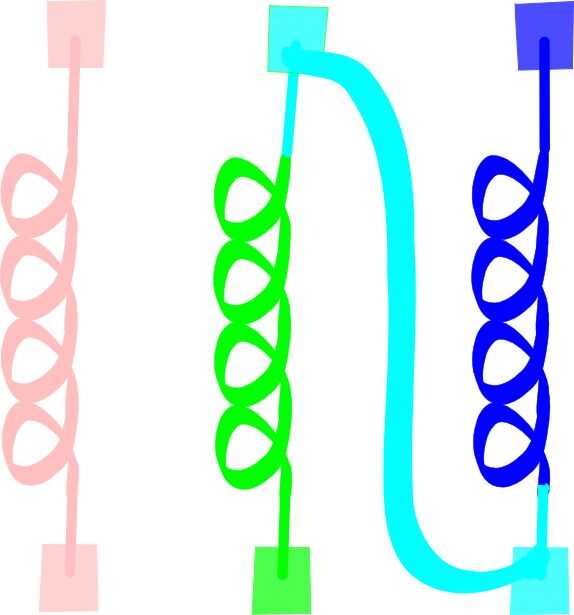

A continuación, marque cualquiera de los cuatro cables como "start 1" con una etiqueta adhesiva. Mirar en la dirección el otro cable para esta bobina "(1 del final del) se envuelve alrededor (es va en sentido horario o anti horario?). En la segunda bobina de recoger el cable que está bobinado en la misma dirección ("start 2"). Conectar "fin 1" y "start 2" (fig. 3). El que acaba de hacer es el "grifo de centro" como se muestra en la figura 3. Los otros dos cables iniciar 1 y 2 son los extremos de la bobina. Los otros cables que los cuatro son superfluos y puedes pegarlas para salvar la confusión.
Sugiero fuertemente que utilice etiquetas adheribles para rastrear cual cable es cual. Además, experimentar con el circuito, probándolo antes de pegarlas en su lugar. Si no funciona, traste no; puede haber conseguido confundir y conectado el cable equivocado, sólo retrace sus pasos y tratar de nuevo.
Mantener un registro de cual cable es cual, saltar al paso "A prueba del tiempo".
