Paso 8: Tiempo de prueba

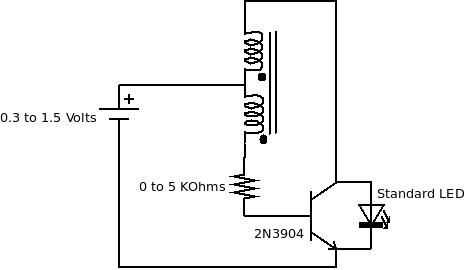

En primer lugar, por favor mire el diagrama del circuito. El "grifo de centro" de nuestro estator está conectado con el + final de la batería. Los dos extremos restantes se conectan al colector y la base (a través de una resistencia) de su transistor. Para la resistencia te recomiendo un resistor variable con algo como 0 ohmios entre 5Kohms, aunque nunca he necesitado usar una resistencia mayor de 1kOhms en un circuito de ladrón de joule. El emisor está conectado directamente al lado negativo de la batería. Por último, se conecta un LED a través del transistor; pata positiva en el colector y el negativo de la pierna en el emisor.
Fondo recomendaría tener un circuito de ladrón de joule breadboarded y probó con una herida normalmente inductor de primera. Después de que usted sabe que su circuito está trabajando se convierte en mucho más fácil diagnosticar problemas.
Problemas comunes
El circuito funciona con un inductor normal pero no con mi estator/rotor rescatado.
¿-Tener conectado el estator correctamente? ¿(son las bobinas apuntando el camino correcto? Recuerde que esa dirección, es decir, en sentido antihorario/horario materias).
-¿Has probado variando la resistencia? Su valor debe estar entre 300 y 3000 ohmios.
-¿Has probado una energía baja LED (rojo es el más bajo)?
¿-Tiene alguna de las conexiones frágiles en su estator/rotor soltarse?
El circuito de luces LEDs sólo rojos y naranja (el Joule thief es no aumentar la tensión como tanto como se debiera, esto significa sólo baja tensión (normalmente rojo) LED puede iluminar sobre la tensión de red)
-¿Varían la cantidad de resistencia de la resistencia (variable)?
¿-La batería perdió la mayor parte de su carga? Si es así probar uno nuevo.
¿-Puede ser que en este circuito el inductor no paso tensión que más, alguno ha intentado con un inductor normal?
