LadyBot (5 / 18 paso)

Paso 5: Bloque de potencia

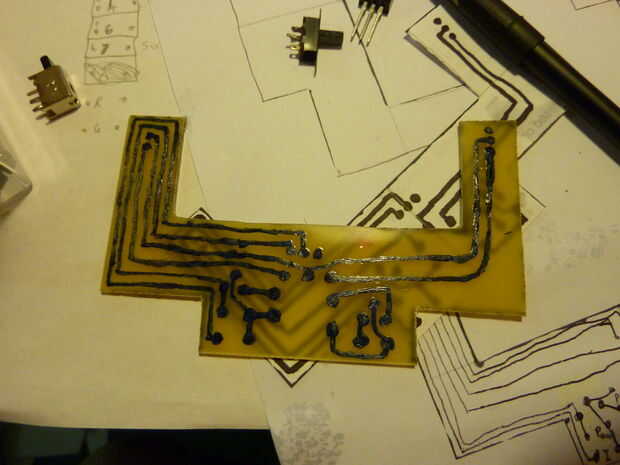

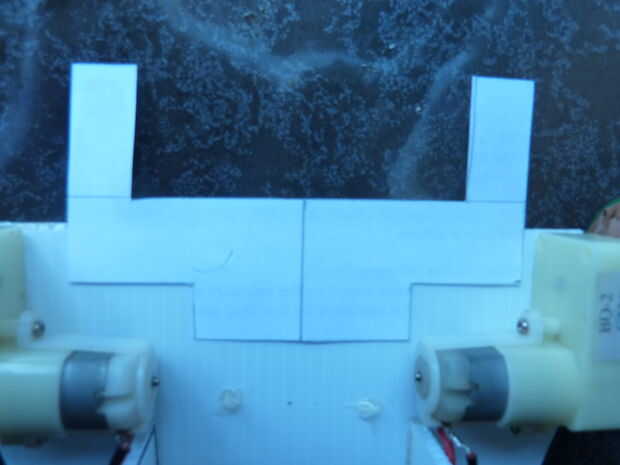

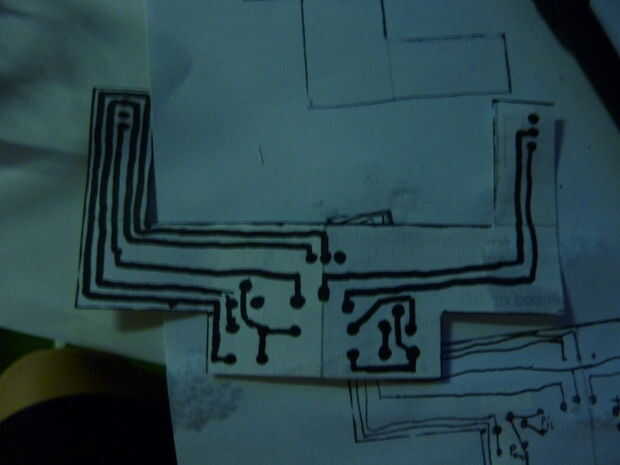

En el espacio entre los dos motores y las baterías es un espacio perfecto para un interruptor de apagado los reguladores de tensión de robots y golpear los interruptores. Medir la distancia entre los motores y las baterías y recortar en un trozo de papel esto ayuda a llano tu diseño de PCB. El siguiente paso es construir un circuito impreso utilizando el kit de PCB, utilicé un kit de grabado que utiliza un lápiz resistente de etch, que simplemente dibuja las pistas hacia el cobre luego grabe el resto lejos.

IMPORTANTE: Recuerde que su dibujo es un espejo a lo que será en el cobre.

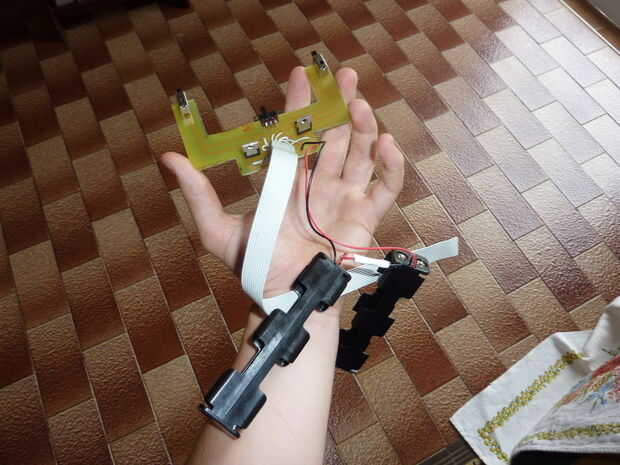

Os adjunto la batería al interruptor ON/OFF entonces al picaxe poder entonces en el regulador a la lógica de picaxe. Los interruptores de golpe tenían poder aplicado a ellos de la placa picaxe entonces sendas declaraciones. Entonces el poder para el servo desde el lado de alimentación de la placa picaxe luego se pasará por el segundo regulador enviado al servo.

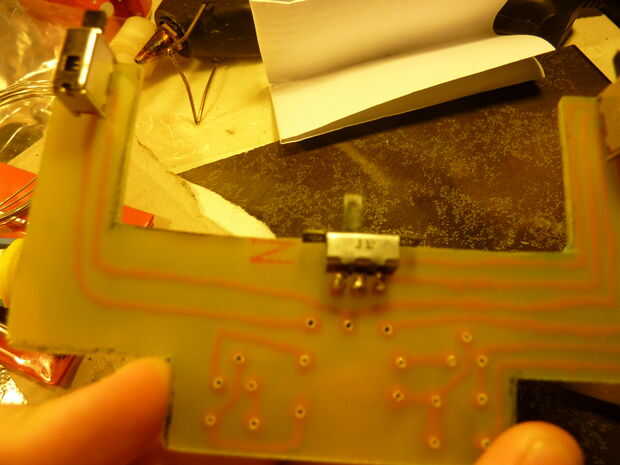

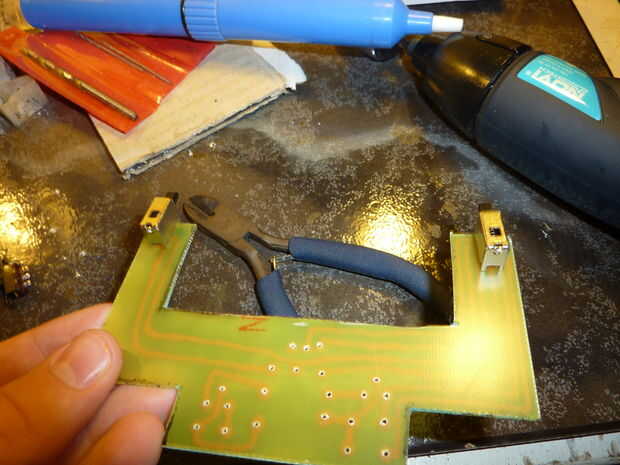

Una vez que usted ha planeado la colocación siga las instrucciones de su kit para hacer el PCB.

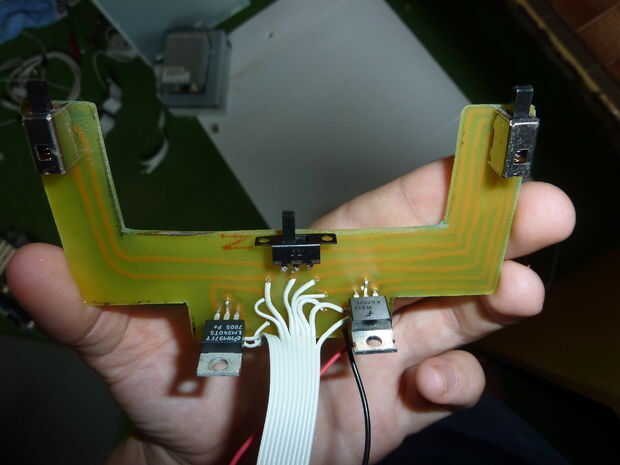

Luego de la soldadura de todos los componentes en el PCB.
