Paso 1: Operación intermedia
Desarmar la plastificadora reveló que tenía un regulador triac con un PTC para la calefacción. La red se enciende con un interruptor doble. Una mitad del interruptor enciende la red y la segunda mitad del interruptor se utiliza para detectar el interruptor del lado que esté. También hay un rojo y un LED verde para indicar algo (se me olvidaba su significado original ya que usé mi propio indicadores).

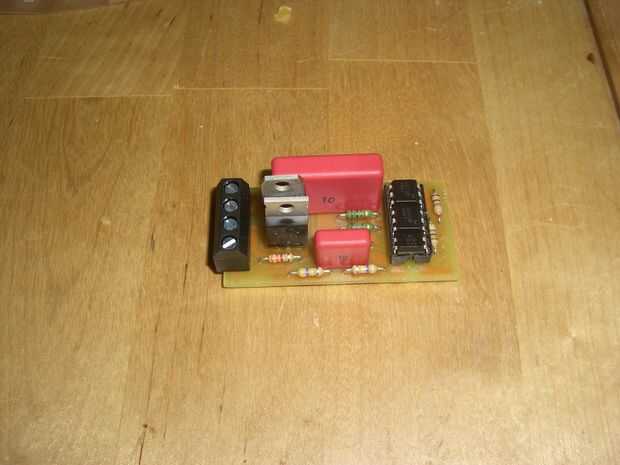

Las etapas de dos calor fueron sintonizadas para alrededor 80u y alrededor de 130 u hojas. Decidí añadir un interruptor adicional más adelante para el calor necesario para la transferencia de toner. ¿No menciono que iba a utilizar un Attiny? Que es definitivamente más fácil que hackear algunos desconocido diseño de PCB (que habría sido posible, pero...). Así que necesitaba un circuito intermedio que podría controlar el calor. Es bastante fácil, aunque usted necesita tener cuidado con el alto voltaje que opera. Hizo demasiado complicado ya que he añadido una detección de fase para un control PWM. No sólo para la calefacción sino también para el motor. Más tarde encontré que el control del motor no funcionaba bien (hecho suena horrible cuando se redujo la potencia). También la calefacción no era necesario ningún tipo de control PWM. Bastaba un simple de encendido/apagado. Las partes del circuito intermedio anterior fueron rescatadas para el diseño final a continuación.

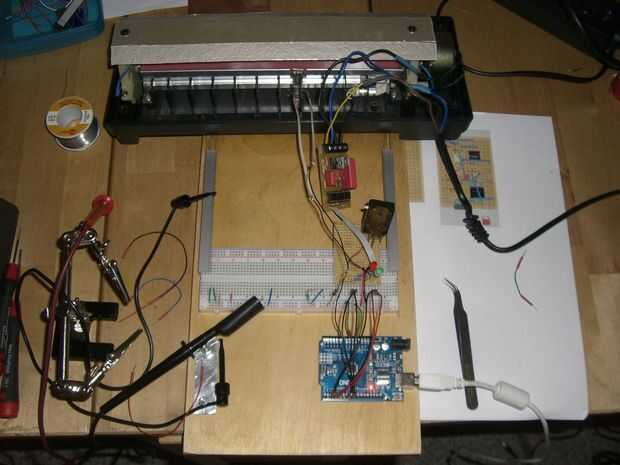

El PTC de la lectura de un Arduino es simple con un divisor de tensión. Así que funciona la plastificadora con mi circuito intermedio y encontré la temperatura deseada por el experimento.
