Paso 9: Arreglos de discos de múltiples LED

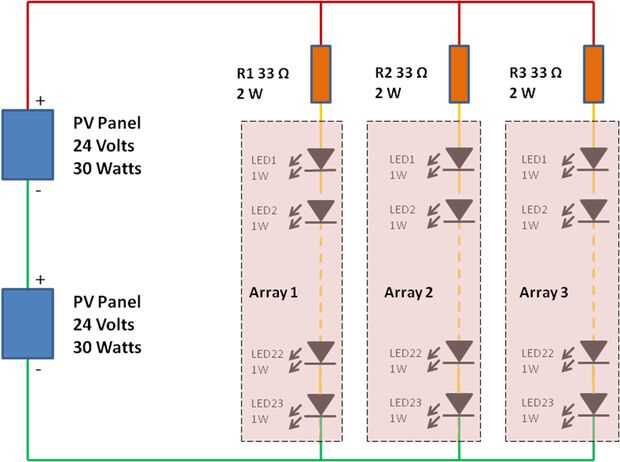

Diagrama del circuito para la conexión de múltiples arreglos de discos de LED se muestra en la figura 8. Aquí dos paneles fotovoltaicos de 24V 30W calificaciones están conectados en serie. A la salida de este arsenal del picovoltio, tres matrices de LED de 23 LEDs se conectan en paralelo. Corriente limitando la resistencia de rating de 33 ohm 2W se conecta en serie con cada grupo de LEDs.

Esto dará una luz equivalente a las luces de tubo 3. La ventaja de este circuito es que, es necesario menos cableado, ya que, sólo un cable debe pasarse de los paneles en el interior del edificio. Este cable debe apoyar la corriente consumida por 3 matrices de LED (1 amp). Dentro del edificio, cada matriz de LED se puede conectar en paralelo mediante el uso de alambres más delgados. Por aumento de potencia de los paneles fotovoltaicos, podemos conectar más arreglos de discos de LED en paralelo.
