Lámpara caja de engranajes (18 / 22 paso)

Paso 18: Eje del brazo de la lámpara

Encontré un tubo de acero que colocado firmemente sobre el eje del engranaje, quería una curva en ella, pero no un doblador de la pipa así que hice lo siguiente.

  • Cortar la barra a la longitud deseada

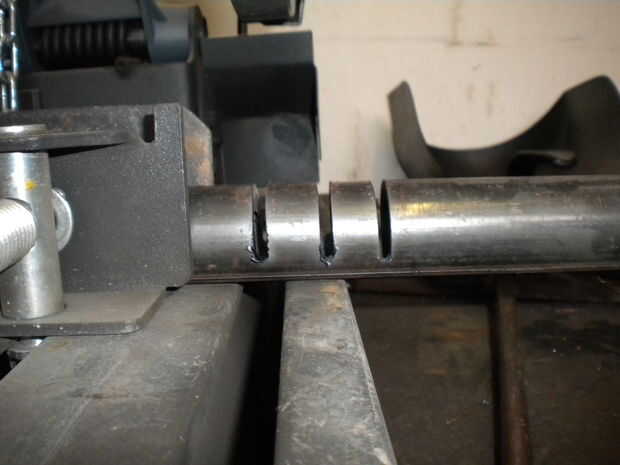

  • En el punto de la curva hacen una serie de cortes 10 mm aparte, necesitan ser mayoría a través de la barra.
  • Archivo de cualquier filos de corte

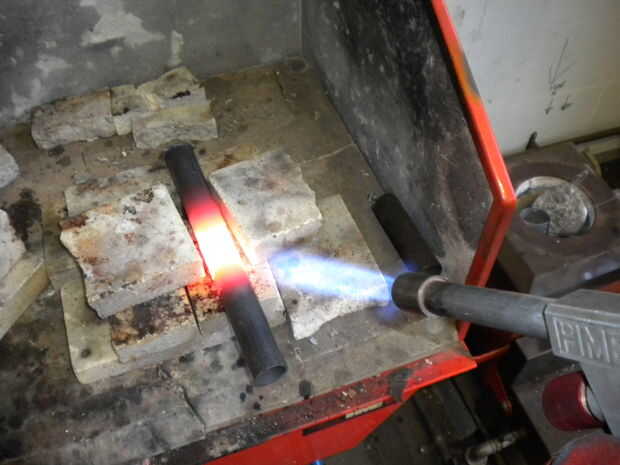

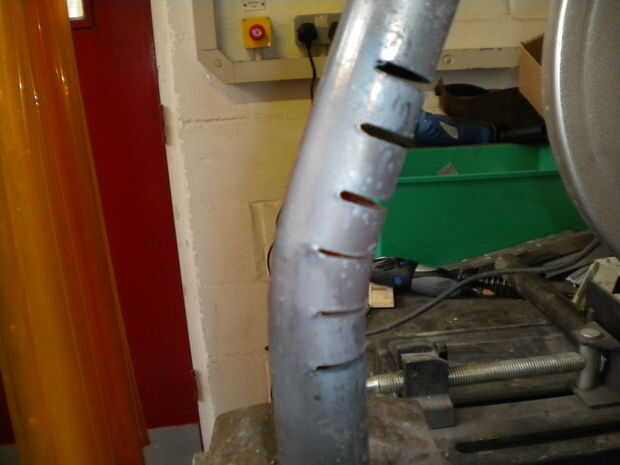

  • Para que la vida más fácil calor el borde posterior hasta el rojo brillante entonces rápidamente hacia un vicio y un martillo así las brechas de colapsan y el tubo se dobla
  • Su probable que necesite repetir el proceso de calefacción / flexión varias veces.

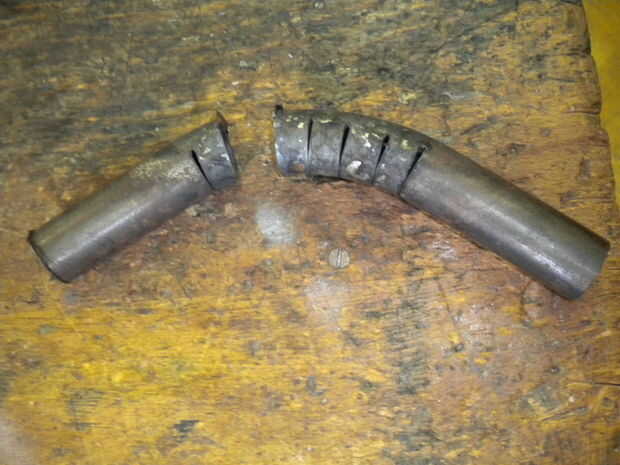

Después de lo que decidí que era un poco demasiado largo para que un había picado.
