Paso 2: El inversor
Descargo de responsabilidad: El inversor es muy peligroso, unos cien voltios en unas cuantas decenas de miliamperios. Si no desea que dado una sacudida eléctrica, mantenga las manos claro cuando está encendido. No digas no advertirle: p sin embargo parece difícil de hacer, todo está relativamente bien protegido.
El corazón y el alma del proyecto. Sin ella, nuestras lámparas se encenderán nunca. La parte difícil es averiguar cómo funciona. Estas placas de apoyo PWM que amortigua, por lo que algunos de los cables será canales de control del microcontrolador en la otra tabla. 1 o 2 cables será negativos, y 1 o 2 será positivo. Fuera de estas 2 tarjetas, la negativa fue el de la izquierda en uno y en medio de la otra. El negativo es fácil de identificar: mantenerlo hasta una fuente de luz y que dibujan grandes a lo largo de un lado es probablemente el negativo (a veces la mayoría del espacio será tierra). En el otro lado, un fusible es generalmente una buena señal es positiva.

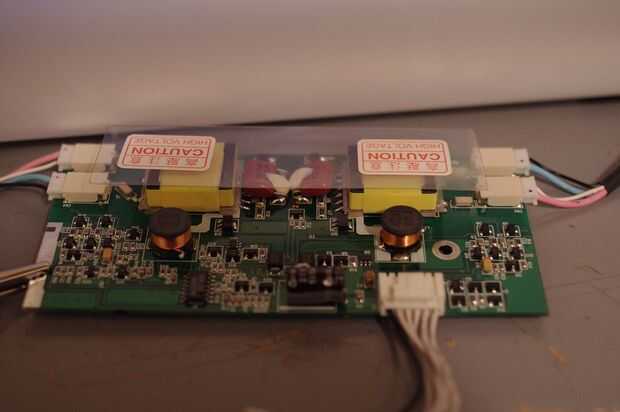

En estos convertidores hay una almohadilla de prueba grande (a la izquierda de la imagen, también visible alrededor de los tornillos), gancho de la tierra aquí (aligator clip). No funciona a través del cable por alguna razón. Ahora, conectar el positivo de tu fuente de alimentación el cable positivo. Si tienes banana plug apiladores, puede probar múltiples pasadores a la vez para ver que cables necesitan estar conectado para que funcione. Solo les a lo largo hasta que la pantalla parpadea una vez y luego ir de allí.
A veces puedes ver los transistores en la entrada que puede ser "switches", y una señal desde el control de la necesidad Junta y un cable principal positivo (2 alambres conducen a pasadores enfrentadas de un transistor, con el título de emitter(presumably) al otro lado de la Junta. Trate de no cortocircuitar la fuente de alimentación.
El color los cables superior izquierda/derecha están conectadas a los tubos CFL, los enchufes sólo van de una manera y no importa qué conexión va en donde. Abajo a la derecha está la clavija de conexión a la Junta. Izquierda está conectada a tierra pero no permite el circuito para encender por alguna razón, los cables de 1, 4 y 5 son trenzados entre sí y conectados a positivo (el cable negro de la indiferencia).
