Paso 1: Herramientas y materiales
La lista de componentes y herramientas es de los que he usado. Es posible utilizar alternativas ya sea mejores o peores en muchos de los casos, así que elegir lo que más le convenga. Habría tomado fotos de todos ellos, pero no sabía lo que trabajarán antes, ni tengo todos los componentes.

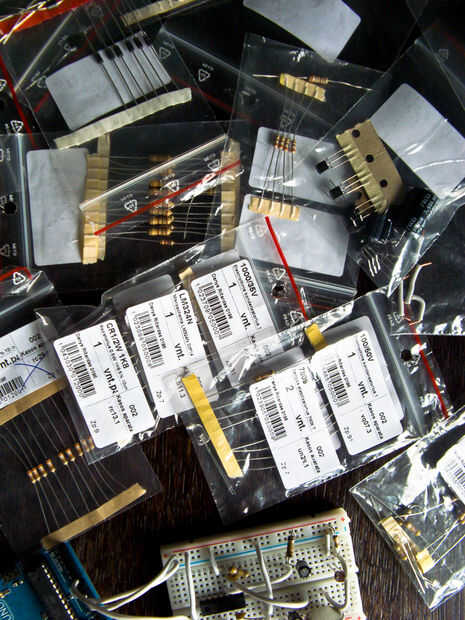

Lista de componentes electrónicos:
- Protoboard
- Perfboard
- Arduino
- Condensadores: 100nF x 4; 1μF x 2; 47µF x1 (trabajado sin ella también)
- Resistencias: 1M; 470K; 100K; 68K; 39K; 8K 2; 1K 8; 1K; (probablemente olvidó algo demasiado)
- Transistores: 2 x TIP120;
- 2-20kOhm fotoresistor
- LM324 OpAmp (358 debe hacer en su lugar, sólo tenía 324 de un intento de hacer tutorial para utilizarlo)
- potenciometro de 10 k
- Varios LED (rojo, blanco 3258 para dedos)
- regulador de tensión 7809
- Cables de diferentes calibres (lo que tenia en mano, sobre todo no es un poder relacionado con opción)
- Alrededor de 45cm de 9,6 w / m LED tira
- Conectores de tira de LED
- Jefes masculinos y femeninos
- FTDI para adaptador USB (para el mini pro)
Otros materiales:
- Tablero de madera (45mm de espesor)
- cepillado de 0,5 mm de espesor hoja de acero
- Pegamento: pegamento caliente, PVA, pegamento, pegamento de contacto
- Cartulina (240gsm)
- Delgada cinta de doble cara (claro)
- Semi-gloss transparente
- Varias hojas de papel de lija de grano
- Cinta eléctrica
- Madera contrachapada
- Acolchado de fieltro adhesivo
Herramientas:
- Rompecabezas
- Dremel
- Taladro
- Lijadora excéntrica
- Multiherramienta oscilante
- Varias brocas (5 y 10 mm madera metal 5.5mm, 20mm frostner)
- La soldadura de hierro
- Pistola de pegamento caliente
- Cuchillo x-acto cuchillo, cuchillo regular, machete, hacha, motosierra, sólo bromeaba, necesita los 3 últimos solo si va a cortar el árbol y hacerte la Junta sólida.
- Tijeras
- Multímetro
- Destornillador
Material de aprendizaje:
- Este diagrama de Wiki y otras incontables páginas sobre la anatomía y el funcionamiento del corazón humano.
- Esta colección ayudó a lidiar con Pepakura (debe verificar si usted es usuario por primera vez como era).
- Este ' ible, porque mis formas de soldar antes eran tales que le gustaría no cortar mis dedos justo nunca verme otra vez de soldadura. Realmente todavía puede cortar algunos, pero estoy mejorando!
- Este ' ible que fue publicado después de que yo he averiguado cómo afrontar CapSense biblioteca puede ser útil.
