Paso 2: Modelado el corazón
La primera forma en realidad consideré lo que el corazón estaba utilizando papel maché. Entonces también considera usar un plástico semi transparente de un modelo, pero ya que no tengo experiencia en ninguno, no parecen nada mejores que el método de papel de Pepakura donde también no tenía ninguna experiencia. Se consideró también una impresión 3D, pero no tengo una impresora y precios para ordenar una copia localmente son bastante absurdos. Así que escoja lo que más le convenga otra vez.

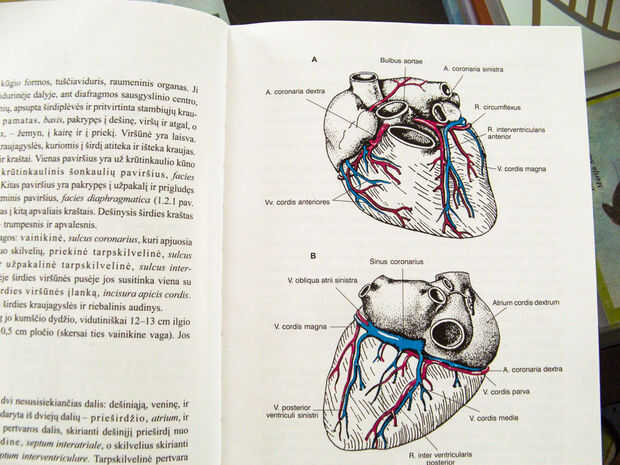

El modelo del corazón debe ser al menos algo anatómicamente correcto, ya que el regalo fue pensado para estudiantes de medicina, pero al mismo tiempo compromete la corrección del tamaño, porque sería insoportable para unir todas las piezas pequeñas, por lo que el corazón que hice tiene la medida más grande de alrededor de 200mm (~ 8"). Yo hice la maqueta del corazón usando Meshmixer principalmente porque quería algo del modelo mismo y podía permitirse el crudo parece de mis métodos de trabajo bárbaro porque iba a ser facetas de todas formas. Hay un montón de modelos 3D gratis a elegir en internet si quieres. Puede encontrar mi versión en el 123D biblioteca o en la parte inferior del paso. Sólo tenga en cuenta que es el completo en la biblioteca y con el fondo plano aquí (.obj). Los archivos .pdf del corazón adjuntadas son para tamaño de papel A3 con márgenes suficientes para que usted los puede imprimir con el tamaño original seleccionado, las líneas que son de color gris y borde ID un poco más pequeño que normal ya que edité el archivo un poco. Tiene el fondo plano para el montaje.
El proceso en Meshmixer fue bastante sencillo incluso habida cuenta de que estaba usando este software por primera vez - una ronda de aplausos para los desarrolladores para. Sólo Mantenga los objetos de meshmixing - esferas, cilindros, combinándolas, luego que en un sólido, suavizado, luego meshmixing algunos más hasta tengan algo adecuado. Hice un solo plano de corte en el lugar donde me proponía para que el corazón ser montado en la base.

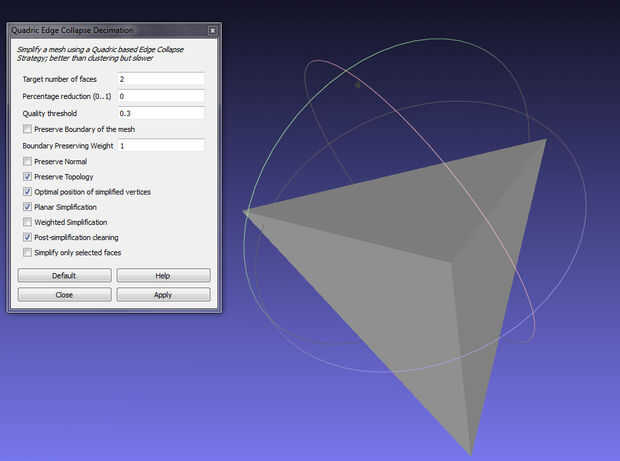

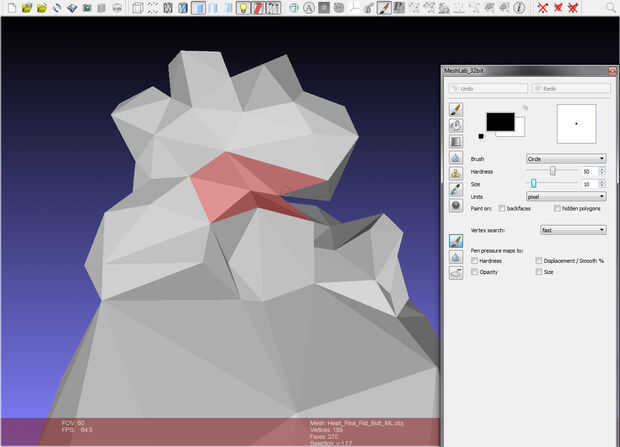

Luego esta exportado como un archivo .obj e importado a MeshLab, filtro seleccionado > Remeshing, simplificación y reconstrucción > cuádrica borde colapso diezmado y con caras de 500. Editado un poco el objeto y reduce la cantidad de caras donde pude si todavía parecía agradable. Busque los consejos de edición en el cuadro, podría ser útiles para un usuario por primera vez como les fue. Exportar como archivo .obj cuando usted no puede hacer ningún cambio digno ya. También recuerda guardar tu trabajo a menudo como un archivo .obj, no proyecto de MeshLab (abertura que uno le pone en la línea de salida otra vez). Guardar siempre antes de experimentar con nuevas opciones y cosas similares. MeshLab tiende a bloquearse, especialmente cuando piensas en "oh has hecho tanto sin que falle, solo va a hacer esta última cosa... fuuuuuuuuu! «.

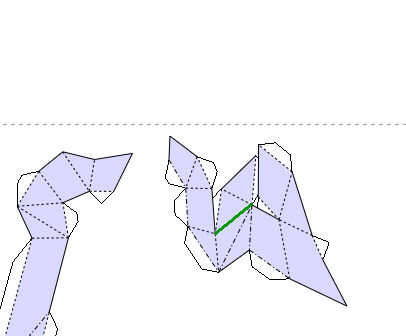

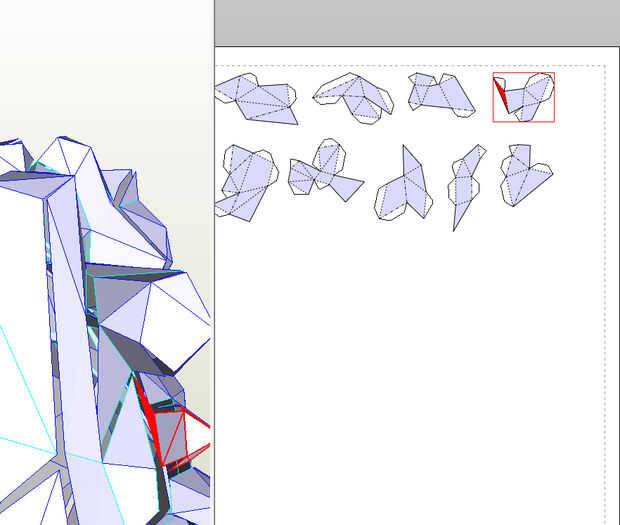

A continuación, importar el modelo .obj facetado en Pepakura y después de un poco de frustración hasta que figura cómo hacer algo bien Editar unas cuantas cosas más: mover vértices o borrar algunos bordes, especialmente en los lugares donde hay pequeñas caras en duro doble o lugares, que le ahorrará algunos frustración más tarde - cuanto más tiempo pasas refinando el modelo de Meshlab y Pepakura , menos trabajo tendrás que plegar y pegar. Escalar al tamaño deseado y colocar las piezas en hojas de papel, encajo en dos hojas A3 (tuve que cortar el gran tamaño A2 tenía a tamaño).
Nota: Estaba realmente feliz cuando vi que 123D tiene una manera de hacer diseños para doblar y trató de hacer allí primero, pero no pudo hacerlo debido a algunos errores de software y carente de funcionalidad. Con mucho gusto daría retroalimentación con respecto a en la escritura si alguien me dice donde hacerlo así (email, formulario web,??). La encuesta proporcionada es algo inadecuada para eso.
