Paso 4: electrónica
Había 2 piezas principales de los circuitos electrónicos brujería que hice:
1. 12V a 9V convertidor;
2. un sensor de ritmo cardíaco;
12V a 9V converter es un sencillo circuito estándar encontrado en la hoja de datos del 7809. El uso de este no es un deber, pero ya que estaba usando un tablero pequeño microcontrolador chino no es una mala idea para aliviar algunos de los trabajos de conversión de voltaje aun a pesar del hecho de que puede ser alimentado con 12V.

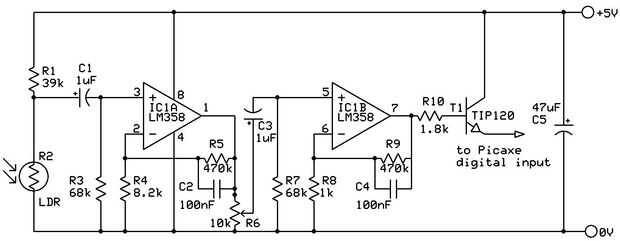

Sensor de ritmo cardíaco es un poco más complicado, principalmente porque me tomó varios intentos con diferentes tutoriales hasta que encontré uno que trabajó. Probablemente podría usar este en su lugar y ahorrar algo de tiempo si usted figura como montar muy bien. Editar diagrama de cableado del Markus con mis cambios de miniatura debido a no tener algunos de los componentes y la subi en este paso, pero usted puede encontrar el original siguiendo el primer enlace en este párrafo.

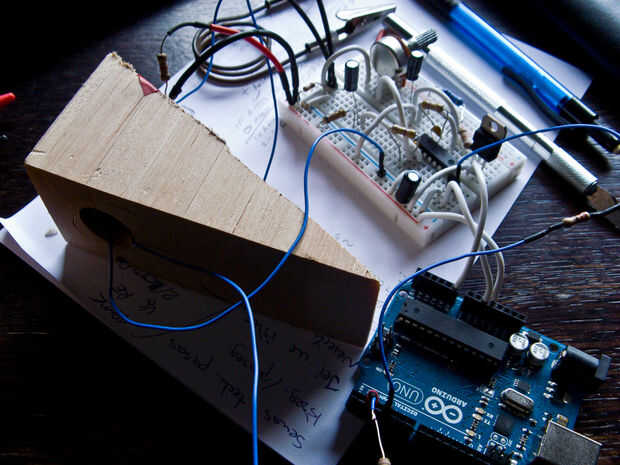

Para todo lo controlar opté por usar un Funduino mini pro, pero mientras estaba prototipos y comprobar lo que funciona Arduino Uno fue más fácil trabajar con, por lo que es en algunas de las fotos.

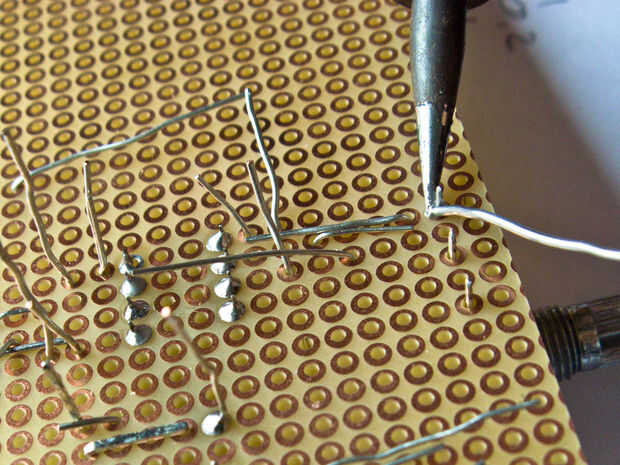

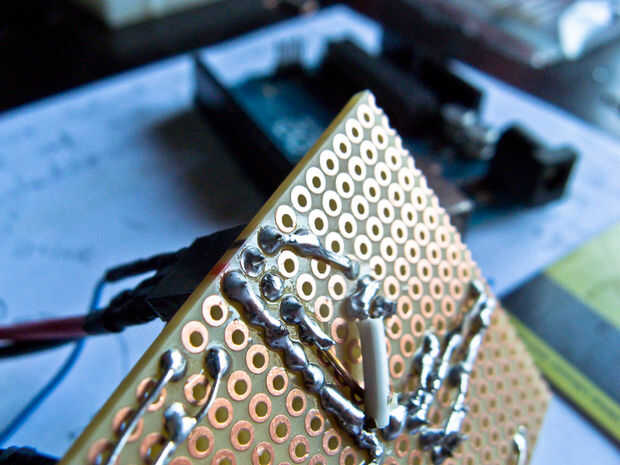

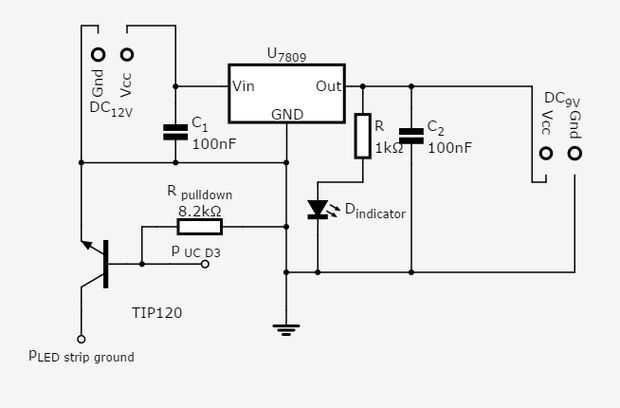

Circuitos y diversas partes fueron conectados con cables más tarde y añadir un TIP120 en el perfboard del circuito convertidor de voltaje para el control de las tiras de LED (era un lugar conveniente en mi caso), alambrando esquema de por debajo (si iframe es aceptable aquí, si no visita esto, o ver fotos de paso). En general, la idea de tener piezas separadas de la electrónica conectada con alambres no fue el más brillante por el lío que hace cuando se conecta.
